Temporizador Microprocessado Multifunção - FTME/STME - DIGIMEC

Selecione o Modelo
R$ 421,25
ou em até 6x de R$ 75,97 no cartão
Esse produto encontra-se indisponível.Deixe seu contato que avisaremos quando chegar.
    • 1xdeR$ 421,25sem juros
    • 2xdeR$ 217,92
    • 3xdeR$ 146,92
    • 4xdeR$ 111,44
    • 5xdeR$ 90,15
    • 6xdeR$ 75,97
Os temporizadores microprocessados multifunção tipo FTME E STME foram desenvolvidos para aplicações industriais onde precisão, repetibilidade e confiabilidade são fundamentais para garantir o uso destes aparelhos em serviços contínuos sob as mais rígidas condições de trabalho. De baixo custo, estes aparelhos visam atender aplicações onde até então se usavam aparelhos analógicos, substituindo-os com vantagens. Possuem seis lógicas de operação facilmente programáveis pelo teclado frontal, memorizadas por EEPROM, que dispensa o uso de baterias, assim, em caso de falta de energia ou desligamento da máquina, mantém armazenados os dados programados. Montados em  caixas plásticas para fixação em painéis.

Funcionamento:
O funcionamento destes aparelhos dependerá da lógica de programação escolhida, bem como do modo de partida definido. Assim, antes de instalar o aparelho no local definitivo deve-se energizá-lo em bancada, parametrizando a base de tempo, os tempos desejados e principalmente o modo de temporização, definindo então, como a saída será utilizada e como resetá-la. Ao ser energizado o display se acenderá conforme a função de partida configurada. A contagem do tempo será iniciada imediatamente ou após o sinal de partida, o relé de saída será acionado decorrido o tempo pré-determinado, o qual é mostrado no display. O estado de saída do relé é mostrado nos respectivos leds (led aceso = relé energizado).

Principais características:

- Indicação digital com 3 dígitos.

-Lógicas configuráveis: retardo na energização ou desenergização impulso com ou sem atraso, cíclico com início ligado ou desligado.
-Contagem de tempo progressiva ou regressiva.
-Senha de segurança. Não permite acesso aos parâmetros por parte de pessoas não autorizadas.
-Cinco bases de tempo selecionáveis: horas, minutos, segundos e submúltiplos.
-Memória permanente EEPROM.
-Saída à relé.
-Leds de indicação do estado de saída do relé.


Dados técnicos:

- Alimentação (+10% -15%): 220V

- Frequência da rede: 50 - 60 Hz
- Consumo: 5 VA (aproximadamente)
- Indicação digital: 3 dígitos com display à leds vermelhos de alto brilho
- Altura dos dígitos: 10 mm
- Entrada (partida ou parada): Contato seco (tecla frontal ou remota)
- Tempos programáveis: Pelo teclado frontal
- Bases de tempo programáveis:  Segundos - ajustável de 001 a 999 seg Minutos - ajustável de 001 a 999 min
- Relé de saída: 5 A 250 Vca máx. carga resistiva
- Material dos contatos: AgCdO
- Vida útil dos contatos: Mecânica (sem carga): 10.000.000 operações Elétrica (com carga resistiva): 1.000.000 operações
- Temperatura ambiente: De trabalho: 0 a 50°C De armazenamento: -10 a 60°C
- Umidade relativa de trabalho: 20 a 90% sem condensação
- Material da caixa: Termoplástico
- Grau de proteção do frontal: IP 64
- Grau de proteção da caixa: IP 51
- Grau de proteção nos terminais: IP 10
- Capacidade dos terminais: Fio 2,5 mm²  Condutor com terminal 2,5 mm²  e Cabo 2,5 mm² torque de aperto: 0,5 a 0,6 Nm
- Fixação: Por grampos




Diagrama de funcionamento



Diagrama de ligação

FTME

STME



Exemplo de ligação



Dimensões do produto

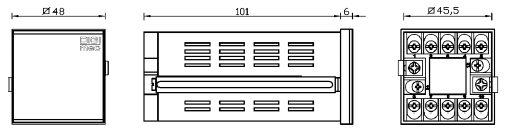

FTME




Frontal 48x48

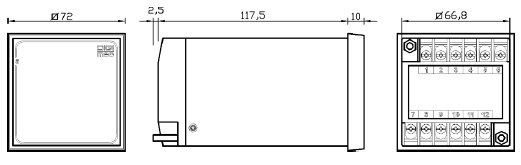

STME


Frontal 72X72
