Funcionamento
Os temporizadores com a função RETARDO NA ENERGIZAÇÃO comutam seu(s) contato(s) de saída para a posição de trabalho após o intervalo de tempo (t) selecionado na escala do aparelho, contado a partir do instante de sua energização. Nesta série de aparelhos encontramos, diferentes arranjos de contatos como mostram os respectivos diagramas de ligações. Os contatos temporizados atuam como descrito acima e os instantâneos ficam comutados para a posição de trabalho enquanto o aparelho estiver energizado.
Dados técnicos
Alimentação (-15% +10%): 220 Vca (outros sob consulta)
Frequência da rede: 50 - 60 Hz
Consumo: 3 VA (aproximadamente)
Escalas: (especificar): 0,5 - 1,5 - 3 - 6 - 15 - 30 - 60 seg / 3 - 6 - 15 - 30 - 60 min / 6 - 15 - 30 hs
Precisão de escala: 6% fim de escala (a 25ºC)
Repetibilidade: 2% fim de escala (a 25ºC)
Histerese: <2% fim de escala (a 25ºC)
Tempo mínimo de reinicialização: 100 ms
Relé de saída: 5 A 250Vca máx. carga resistiva - reversível
Material dos contatos: AgCdO
Vida útil dos contatos: Mecânica (sem carga): 10.000.000 operações Elétrica (com carga resistiva): 1.000.000 operações
Temperatura ambiente De trabalho: 0 a 50°C De armazenamento: -10 a +60°C
Umidade relativa de trabalho: 20 a 90% sem condensação
Grau de proteção da caixa: IP 51
Grau de proteção nos terminais: IP 20
Material da caixa: Termoplástico
Capacidade dos terminais Fio: 2,5 mm² Condutor com terminal: 2,5 mm² . Cabo: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm
Fixação Trilho DIN 35 mm ou parafuso (com uso de acessório para caixa J e D)
Diagrama de funcionamento
Diagrama eletrico

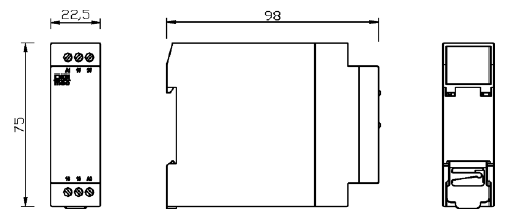

Dimensões do produto
