Relé Miniatura - MZ - Metaltex

Selecione o Tipo de Contato
Selecione a Tensão Nominal
R$ 20,00
ou em até 1x de R$ 20,00 no cartão
Esse produto encontra-se indisponível.Deixe seu contato que avisaremos quando chegar.
    • 1xdeR$ 20,00sem juros
1 contato NA para 10A ou 1 reversível para 3A: Montagem direta em circuito umpresso;Selado;

Especificações de bobina

Modelo: 12VCC
Tensão nominal: 12VCC
Máxima tensão contínua: 15,6
Tensão de operação: 9,0
Tensão de desoperação: 0,60
Corrente nominal: 37,5mA
Resistência (+/-10%): 320 Ohms

Modelo: 24VCC
Tensão nominal: 24VCC
Máxima tensão contínua: 31,2
Tensão de operação:18,0
Tensão de desoperação: 1,20
Corrente nominal: 18,7mA
Resistência (+/-10%): 1280 Ohms

Especificações de contato

Capacidade do contato/carga resistiva: 1NA: 125VCA - 10A; 30VCC - 5A; 1 Reversível: 250VCA - 3A 30VCC - 3A
Corrente de comutação máxima: 1NA: 10A; 1 reversível/ SPDT 3A
Tensão de comutação máxima: 277VCA/60VCC
Corrente de condução máxima: 1NA: 10A;  1 reversível/SPDT: 3A
Vida mecânica: 10/7 operações mínuto (200 oper./mínuto)
Vida elétrica: 10/5 operações mínuto / (20 oper./mín)
Tempo de operação: 8ms máxima
Tempo de desoperação: 5ms máxima
Material dos contatos: Liga de prata
Resistência de contato inicial máximo: 100 m Ohms

Características gerais

Rigidez dielétrica entre bobina e contatos: 2500VCA (1 mínuto)
Rigidez dielétrica entre contatos abertos: 1000VCA (1 mínuto)
Resistência de isolação: 100 M Ohms mínuto (500VCC)
Temperatura de operação: -40 a + 70°C
Resistência a vibração: 10 a 55Hz dupla amplitude 1.5mm
Resistência a impacto: 10G

Dimensões

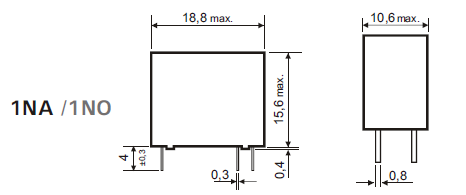

1NA


Todas as dimensões em milímetros.
Tolerâncias não indicadas: 0,1mm

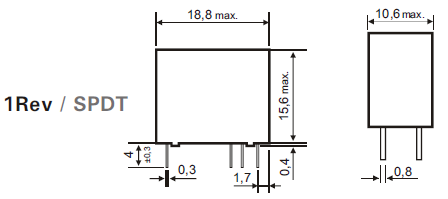

1Rev


Todas as dimensões em milímetros.
Tolerâncias não indicadas: 0,1mm



Diagrama PCI

1NA


Vista de baixo.
Todas as dimensões em milímetros.
Tolerâncias não indicadas: 0,1mm


1Rev


Vista de baixo.
Todas as dimensões em milímetros.
Tolerâncias não indicadas: 0,1mm


Diagrama elétrico


1NA

Vista de baixo.
1Rev

Vista de baixo.
