Relé miniatura com 1 contato reversível para 15A, a partir de
Referência: AY
Fabricante:Metaltex

Selecione a Tensão Nominal

6 VCC
9 VCC

R$ 4,30

Boleto BancárioR$ 4,30 à vista
Parcelas
Tranferência Bancária
Depósito BancárioR$ 4,30 à vista

1 contato reversível para 15A; Montagem direta em circuito impresso; Selado; Homologado UL;

Especificações de bobina

Modelo: 3VCC
Tensão nominal: 3VCC
Máxima tensão contínua: 3,8VCC
Tensão de operação: 2,25VCC
Tensão de desoperação: 0,3VCC
Corrente nominal: 120mA
Resistência (+/-10%): 25 Ohm

Modelo: 5VCC
Tensão nominal: 5VCC
Máxima tensão contínua: 6,5VCC
Tensão de operação: 3,8VCC
Tensão de desoperação: 0,5VCC
Corrente nominal: 72,0mA
Resistência: 70 Ohm

Modelo: 6VCC
Tensão nominal: 6VCC
Máxima tensão contínua: 7,8VCC
Tensão de operação: 4,5VCC
Tensão de desoperação: 0,6VCC
Corrente nominal: 60,0mA
Resistência (+/-10%): 100 Ohm

Modelo: 9VCC
Tensão nominal: 9VCC
Máxima tensão contínua: 11,7VCC
Tensão de operação: 6,8VCC
Tensão de desoperação: 0,9VCC
Corrente nominal: 40,0mA
Resistência (+/-10%): 225 Ohm

Modelo:12VCC
Tensão nominal: 12VCC
Máxima tensão contínua: 15,6VCC
Tensão de operação: 9VCC
Tensão de desoperação: 1,2VCC
Corrente nominal: 30,0mA
Resistência (+/-10%): 400 Ohm

Modelo: 24VCC
Tensão nominal: 24VCC
Máxima tensão contínua: 31,2VCC
Tensão de operação: 18VCC
Tensão de desoperação: 2,4VCC
Corrente nominal: 15,0mA
Resistência (+/-10%): 1600 Ohms

Modelo: 48VCC
Tensão nominal: 48VCC
Máxima tensão contínua: 60VCC
Tensão de operação: 36VCC
Tensão de desoperação: 4,8VCC
Corrente nominal: 7,5mA
Resistência (+/-10%): 6400 Ohms

Especificações de contato

Capacidade do contato (Carga resistiva): 125VCA/15A; 250VCA/10A; 24VCC/15A
Corrente de comutação máxima: 15A
Tensão de comutação máxima: 250VCA / 110VCC
Corrente de condução máxima: 15A
Resistência de contato inicial máximo: 50m Ohms
Vida mecânica: 10/7 operações mínuto (300 operações / mínuto)
Tempo de operação: 8 ms máxima
Tempo de desoperação: 3 ms máxima
Material dos contatos: Liga de prata

Características gerais

Rigidez dielétrica entre bobina e contatos: 1500VCA
Rigidez dielétrica entre contatos abertos : 750VCA (1 minuto)
Resistência de isolação: 100M Ohms mínuto (500VCC)
Temperatura de operação: -40 a +80°C
Resistência à vibração: 10 a 55Hz dupla amplitude 1,5mm
Resistência a impacto: 10 G

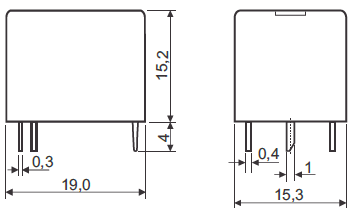

Dimensões

Todas as dimensões em milímetros
Tolerâncias não indicadas: +- 0,1mm

Diagrama PCI

Vista de baixo
Todas as dimensões em milímetros
Tolerâncias não indicadas: +- 0,1mm

Diagrama elétrico

Vista de baixo

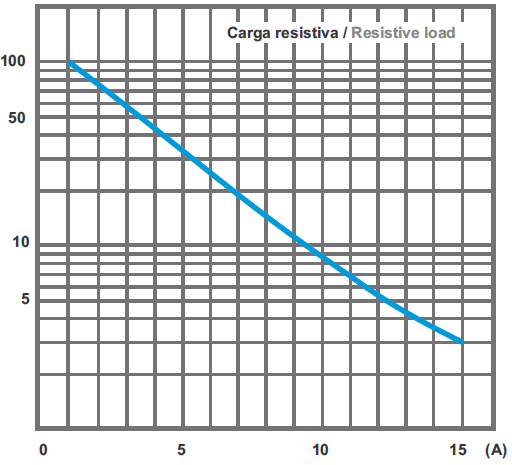

Vida elétrica

Grafico

x10000 operações

Vida elétrica 125VCA
