Entrada CC - Saída CC para 2A; Rigidez dielétrica de 2500Vrms; Led indicador de status; Suporta picos de tensão de 80V; Montagem em circuito impresso ou soquete; Disponiveis nas tensões 12VCC e 24VCC
Especificações de entrada
Modelo: 12VCC
Faixa de tensão (controle): 8,4 a 14,4VCC
Tensão de desacionamento: 0,9VCC
Proteção contra tensão reversa máxima: 14,4VCC
Corrente típica de entrada: 12mA
Modelo: 24VCC
Faixa de tensão (controle): 16,8 até 28,8VCC
Tensão de desacionamento: 1,8VCC
Proteção contra tensão reversa máxima: 28,8VCC
Corrente típica de entrada: 12mA
Especificações de saída
Faixa de tensão da carga: 3 até 52,8VCC
Faixa de corrente da carga: 0,01 até 2ACC
Máxima corrente de surto (10ms): 8ACC
Máxima corrente residual: 0,1mACC
Máxima queda de tensão (ligado): 1,5VCC
Transiente de sobretensão: 80Vpk
Tempo máximo de acionamento:1ms
Tempo máximo de desacionamento: 1ms
Características gerais
Rigidez dielétrica: 2500VCA/min. 50/60Hz 1min.
Resistência de isolação: 1000MOhms, min. (500VCC)
Capacitância máxima (entrada e s aída): 5pF
Resistência à vibração: 5G (10 ~ 55Hz)
Resistência a impacto: 1000m/s²
Temperatura de operação: -30 a/ 80°C
Temperatura de armazenagem: -30 a/ 100°C
Umidade ambiente: 48 a/ 85%
Peso: 18g

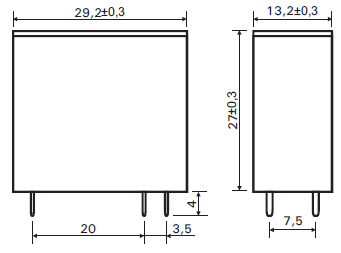

Dimensões

Todas as dimensões em milímetros.
Diagrama PCI

Vista de baixo.
Diagrama elétrico

Vista de baixo.
Curva de desclassificação
Corrente de carga (A)

Temperatura ambiente (°C)
Soquetes (acessórios)

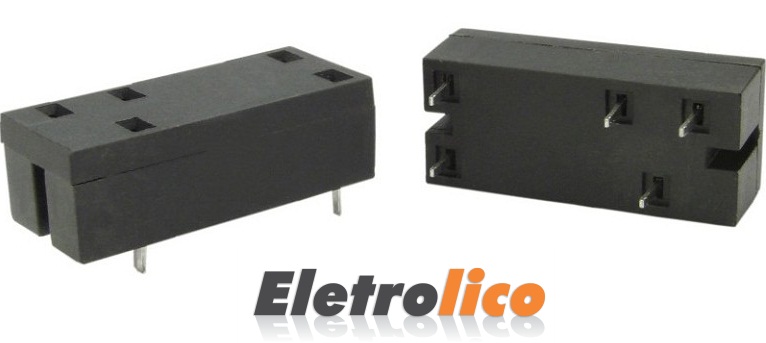

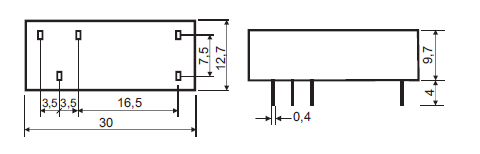

JXA1-CI + presilha JSC (para relé JSC)
5Pinos
Montagem em circuito impresso

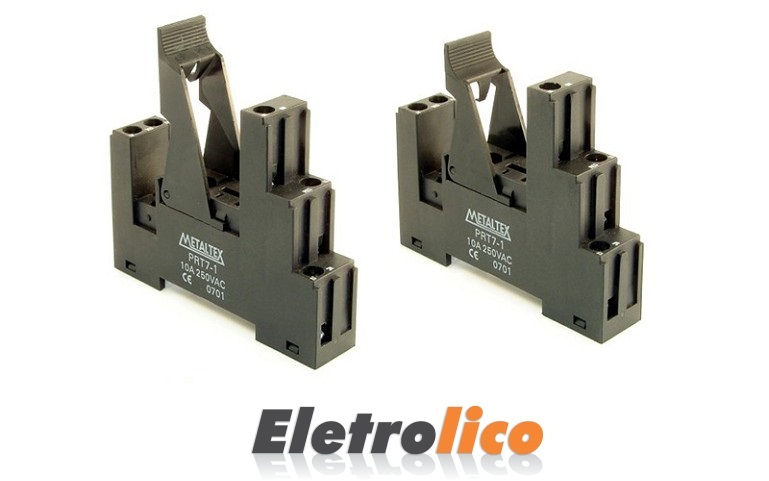

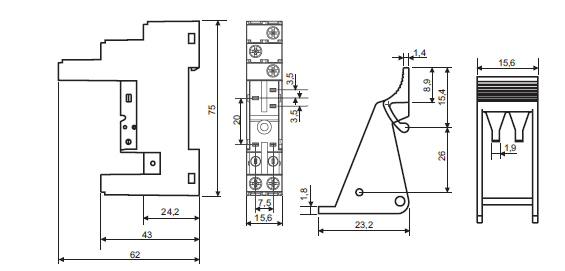

PRT7-1A

5 pinos
Montagem em trilho DIN ou por parafusos.

Dicas de instalação para relés de estado sólido
JSC - Instalação
1 - Soldar por, no máximo, 10 segundos a 260°C (ou menos) ou dentro de 5 segundos com temperatura de 350°C (ou menos);
2 - O encapsulamento do relé serve para dissipar o calor. Instale os relés de modo a terem uma ventilação adequada. Se uma ventilação pobre for inevitável, reduza a corrente da carga pela metade;
3 - Se a carga for de natureza indutiva, é altamente recomendável que um diodo de sinal seja colocado em anti-paralelo com a carga para evitar que picos de tensão reversa danifiquem o relé;
4 - Quando usar os relés JSC com uma carga CC com picos de tensão superiores a 80V, conecte os terminais de carga do relé em paralelo com um varistor;
5 - Antes de conectar uma carga que gera alta corrente de partida, tal como uma lâmpada, tenha certeza que o parâmetro de corrente máxima de surto não será excedido! Utilize normalmente a ½ do valor nominal como referência. Se a corrente de surto presumida excede o valor nominal, conecte um fusível de ação rápida para proteção do relé;
