Aceita picos de tensão de até 600V; Isolação ótica; Entrada CC - saída CA para 2A de carga a 25°C; Acionamento no ''zero cross''; Montagem direta em circuito impresso;
Especificações de entrada
Modelo de 12VCC
Faixa de tensão (controle): 9,6 até 14,4VCC
Tensão de desacionamento: 1,0VCC
Corrente típica de entrada: 10mA
Modelo de 24VCC
Faixa de tensão (controle): 19,2 até 28,8VCC
Tensão de desacionamento: 1,0VCC
Corrente típica de entrada: 10mA
Especificações de saida
Faixa de tensão da carga: 75 até 264VCA
Faixa de corrente da carga: 0,1 até 2A
Máxima corrente de surto (10ms): 25A
Fator de potência mínimo: 0,5
Máxima queda de tensão (ligado): 1,5VCA
Transiente de sobretensão: 600Vpk
Tempo máximo de acionamento: 10ms
tempo máximo de desacionamento: 10ms
Características gerais
Rigidez dielétrica: 2000VCA min. 50/60Hz 1 min.
Resistência de isolação: 1000MOhms, min. (500VCC)
Capacitância máxima (entrada e saída): 5pF
Resistência à vibração: 10 ~ 55Hz amplitude 1,5mm
Resistência a impacto: 1000m/s²
Temperatura de operação: -30 até 80°C
Temperatura de armazenagem: -30 até 100°C
Umidade ambiente: 48 até 85%
Peso (g): 6g

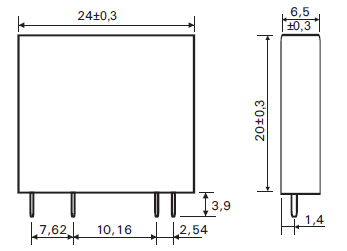

Dimensões
Tolerâncias não indicadas: +/- 0,1mm
Todas as dimensões em milímetros
Diagrama PCI
Vista do lado dos componentes.
Diagrama elétrico
Vista do lado dos componentes.
Curva de desclassificação
Corrente de carga (A)
Temperatura ambiente.
Dicas de instalação para relés de estado sólido
Instalação/ Precauções
1- Soldar por, no máximo, 10 segundos a 260°C (ou menos) ou dentro de 5 segundos com temperatura de 350°C (ou menos)
2- O encapsulamento do relé serve para dissipar calor. Instale os relés de modo a terem uma ventilação adequada. Se uma ventilação pobre for inevitável, reduza a corrente da carga pela metade.
3- O circuito de entrada não possui proteção contra inversão de polaridade . Verifique sempre a conexão de entrada!
4- Quando usar relés JSA com uma carga CA com picos de tensão superiores a 450V, conecte os terminais de carga do relé em paralelo com um varistor.
5- Os terminais de carga são internamentes ligados a um circuito de amortecimento que absorve ruídos. No entanto, tenha o cuidado de não passar a fiação destes terminais em dutos (calhas) por onde passam cabos de alimentação, para não haver indução de ruído e consequente mau funcionamento do relé.
