Relé Falta de Fase - DPF-1 - DIGIMEC

Selecione a Tensão de Alimentação
R$ 98,20
ou em até 6x de R$ 17,71 no cartão
Esse produto encontra-se indisponível.Deixe seu contato que avisaremos quando chegar.
    • 1xdeR$ 98,20sem juros
    • 2xdeR$ 50,80
    • 3xdeR$ 34,25
    • 4xdeR$ 25,98
    • 5xdeR$ 21,02
    • 6xdeR$ 17,71
O relé de falta de fase DPF-1 foram desenvolvidos pela Digimec para proteção de equipamentos elétricos trifásicos, que não podem operar quando faltar uma fase na alimentação. Trabalham sob o princípio de funcionamento de assimetria angular e modular entre fases. Assimetria modular é um desequilíbrio acentuado dos valores de tensão entre as fases, cada fase apresenta um valor de tensão. Ocorre quando há desbalanceamento das cargas entre as fases. Assimetria angular é uma defasagem diferente de 120° entre si em um sistema trifásico. Ocorre com a queda de uma das fases originando um retorno de tensão (fase fantasma). Com tamanho compacto, podem ser acondicionados em pequenos espaços. Montados em caixa plástica, apresentam alta resistência a choques, vibrações, além de possuírem um sistema de fácil fixação em trilho DIN ou por parafusos (mediante um adaptador opcional para as caixas J e D).


Funcionamento

Alimentando-se o aparelho com as três fases R, S e T, em sequência e após o procedimento de ajuste, o relé de saída comuta seus contatos para a posição de trabalho (led vermelho aceso). Comutará para a posição de repouso (led vermelho apaga) se ocorrer falta de fase por assimetria angular ou modular.





Dados técnicos

Alimentação (-15% +10%): 220V ou 380V (especificar)


Frequência da rede: 50 - 60 Hz

Falta de fase: Assimetria angular e modular

Ajuste da assimetria modular: 10 a 35%

Assimetria angular: Fixa em 5%

Repetibilidade: 2%

Tempo de retorno: 100 ms

Tempo de estabilização térmica: < 30 min.

Histerese: < 3V

Retardo no ligamento: Aproximadamente 3 segundos, fixo

Retardo no desligamento: Aproximadamente 3 segundos, fixo

Relé de saída: DPF-11: 2 x 5 Amp 250Vca máx carga resistiva ? reversível Demais: 5 Amp 250Vca máx carga resistiva ? reversível

Material dos contatos: AgCdO


Vida útil dos contatos: Mecânica (sem carga): 10.000.000 operações Elétrica (com carga resistiva): 1.000.000 operações

Temperatura ambiente: De trabalho: 0 a 50°C De armazenamento: -10 a 60°C

Umidade relativa de trabalho: 20 a 90 % sem condensação

Material da caixa: Termoplástico

Terminais de saída: Parafusos com alojamento fixo

Grau de proteção da caixa: IP 51

Grau de proteção nos terminais: IP 20

Capacidade dos terminais: Fio: 2,5 mm² Cabo: 2,5 mm² Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm

Fixação: Trilho DIN 35 mm ou parafuso (com acessório para caixa J e D)

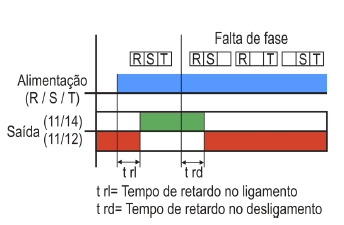

Diagrama de funcionamento

Diagrama de ligação

220V


380V

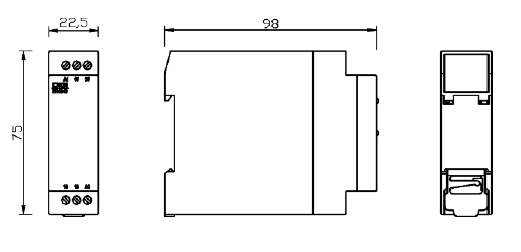

Dimensões do produto
