Relés de segurança categoria de comando 4 (NBR 14.153) com 1 saída com 2 relés em série (redundância).
Indicados para paradas de emergência provenientes de botões de emergência, sensores ópticos de barreira (cortinas de luz), comandos bi-manuais, monitoração de chaves de segurança, chaves fim de curso, sensores magnéticos codificados e dispositivos com componentes semicondutores.
Quando combinados com esses dispositivos devidamente homologados e de acordo com as normas, o conjunto oferece níveis de proteção de acordo com a NR12.
Os relés de segurança para parada de emergência foram desenvolvidos pela DIGIMEC para atender a revisão da NR-12 de 24 de dezembro de 2010, tendo como princípio de seu projeto os requisitos constantes nas: NBR 13.759, NBR 14.153, IEC 61.508, EN ISO 13.849-1-2006 e IEC/EN 60204-1-2006.
DPX-257 - Relé com função de parada de emergência (uso combinado com sensores de barreira/cortinas de luz, sensores magnéticos codificados, chaves de segurança entre outros)
DPX-158 - Relé com função de operação bimanual (uso combinado com acionadores/botões de comando simultâneos)
Modo de funcionamento:
Ao ser energizado o aparelho executa uma rotina de verificação interna (autoteste) da seguinte forma:
- Verifica a tensão de alimentação dos microprocessadores.
- Roda rotina de verificação de entradas e saídas dos microprocessadores.

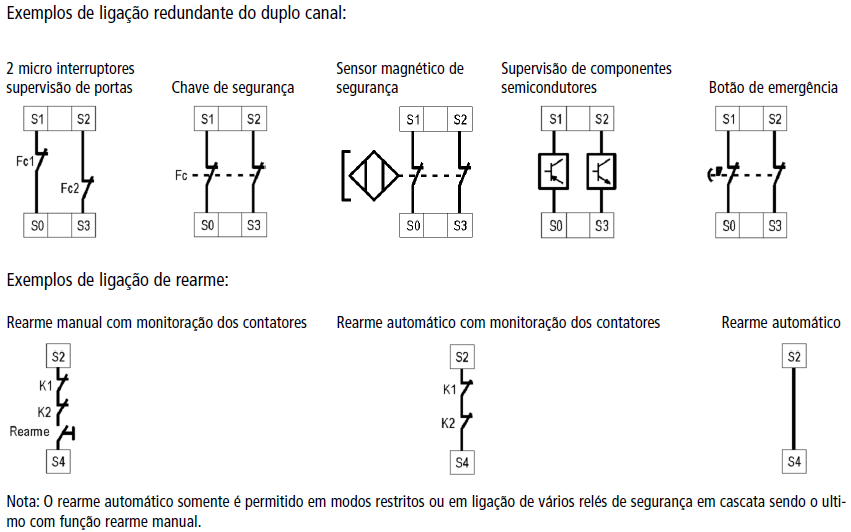

- Verifica as entradas do duplo canal de segurança. Verifica se as entradas S0 e S3 (duplo canal do circuito de segurança) estão com lógica fechada com S1 e S2.
Após a rotina de autoteste, se as condições acima estiverem normais, os leds indicativos dos canais S0 e S3 acendem liberando o relé para rearme (LED indicador de rearme aceso). Se não estiverem, o led de saída ira piscar indicando ocorrência.
Quando o rearme é acionado (fechamento da entrada S2 e S4), é verificado o estado da monitoração dos contatos externos (contatos NF dos contatores), se a condição do rearme estiver normal o led indicador de rearme se apaga e acende o led de saída, liberando a saída 13/14. Os relés de saída serão imediatamente desenergizados, abrindo os contatos entre os bornes 13 e 14, caso ocorra a abertura de um ou ambos os canais de monitoração.
MONITORAÇÃO
1. Componente no duplo canal (somente nos modelos c/ final T1 e T2): na energização do relé é necessária à comutação
do duplo canal para liberar o rearme (teste para verificar se o componente conectado esta com defeito).
2. Monitoração de defeito dos relés de saída (somente nos modelos c/ final T1 e T3): a cada processo de rearme
(manual ou automático) o relé faz uma verificação dos relés internos conectados aos bornes 13 e 14 e caso um deles apresente
defeito o mesmo aborta o rearme e o LED indicativo de saída pisca indicando falha. A sequência de teste dos relés
esta descrita abaixo:
Estados do LED de rearme:
*Se houver problema no duplo canal o LED pisca rápido.
*Se Ok para rearme o LED fica aceso.
*Se após o rearme, a verificação dos relés indicar defeito, o LED pisca rápido.

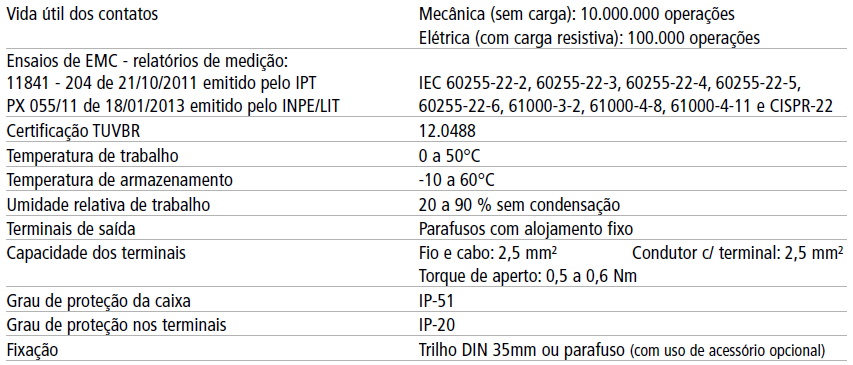

DADOS TÉCNICOS
Categoria de comando (NBR-14.153) (EN-954-1): 4
Categoria de parada (NBR 13.759): 0
Número de canais: 2
Tipo contato: Lógica NF
Alimentação: 24Vca / Vcc
Frequência da rede: 50 - 60hz
Consumo: 3Va (aproximadamente)
Tensão no canal S1 / S0: 24Vcc PNP
Tensão no canal S2 / S3: 24Vcc NPN
Tensão no canal S2 / S4 (monitoração): 24Vcc NPN
Corrente máxima admitida para alimentação de componentes semi condutores no duplo canal: 25mA
Tensão para LED de Rearme: Até 24Vcc - 5mA (LED de alto brilho) - Lógica NPN
Tempo de varredura do duplo canal: < 33 ms
Tempo de comutação: < 20 ms
Tempo de retorno: < 100 ms
Tempo de estabilização térmica: < 5 min
Tempo de energização: < 2 seg
Relés de saída: 2 x 5 Amp 250 Vca máx. carga resistiva - NA
