Relé de Proteção Bi-Manual - DPB-1 e MPB-1 - DIGIMEC - Eletrolico

Em 220V, acionamento por dois botões e intervalo de 0,3 segundos, a partir de:
Referência: DPB-1MPB-1
Fabricante:Digimec
em 0 avaliações. Dê a sua avaliação!

Selecione o Modelo

DPB-1: 75x22,5x98mm
MPB-1: 71x56,5x106mm

R$ 263,05

ou em até 6x de R$ 47,44 no cartão

Boleto Bancário R$ 263,05 à vista
Parcelas
- 1xdeR$ 263,05sem juros
- 2xdeR$ 136,08
- 3xdeR$ 91,75
- 4xdeR$ 69,59
- 5xdeR$ 56,30
- 6xdeR$ 47,44
Transferência Bancária R$ 263,05 à vista
Depósito Bancário R$ 263,05 à vista

Os relés de proteção bi-manual tipos DPB-1 e MPB-1 foram desenvolvidos para aplicações industriais, onde segurança, repetibilidade e confiabilidade são fundamentais para garantir o uso destes aparelhos em serviços contínuos sob as mais rígidas condições de trabalho. São acionados por botões e necessitam da atuação simultânea das duas mãos do operador para que o equipamento seja acionado. Montados em caixas plásticas de forma compacta e robusta para permitir uma aplicação segura em painéis elétricos, possuindo um sistema de fácil fixação através de trilhos DIN ou parafusos (mediante um adaptador opcional para as caixas J e D).

Funcionamento:

O relé de saída comuta seus contatos para a posição de trabalho somente quando os dois botões de comando ligados ao aparelho forem acionados com um intervalo de tempo menor ou igual a 0,3 seg. Caso este lapso de tempo seja ultrapassado será necessário um novo acionamento. Se houver interrupção ou alívio de um dos botões o relé se desenergizará e será necessário novo comando.

Dados técnicos:

Alimentação: (+10% -15%): 220V;
Frequência da rede: 50 - 60 Hz;
Consumo: 3 VA (aproximadamente);
Relé de saída: 5A 250Vac Max. carga resistiva;
Material dos contatos: AgCdO;
Vida útil dos contatos: Mecânica: (sem carga): 10.000.000 operações. Elétrica (com carga resistiva): 1.000.000 operações;
Temperatura ambiente: De trabalho: 0 a 50°C De armazenamento: -10 a 60°C;
Umidade relativa de trabalho: 20 a 90% sem condensação;
Material da caixa: Termoplástico;
Grau de proteção da caixa: IP 51;
Grau de proteção nos terminais: IP 20;
Capacidade dos terminais: Fio: 2,5 mm² Condutor com terminal: 2,5 mm² Cabo: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm;
Fixação: Trilho DIN 35 mm ou parafuso (com acessório para caixa J e D);

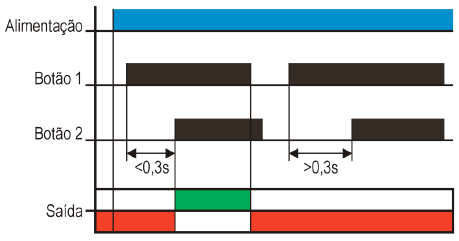

Diagrama de funcionamento:

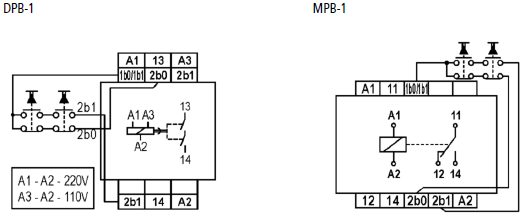

Diagrama de ligação:

Dimensões dos produtos:

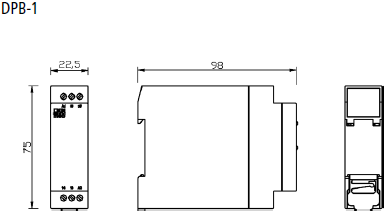

75X22,5X98MM

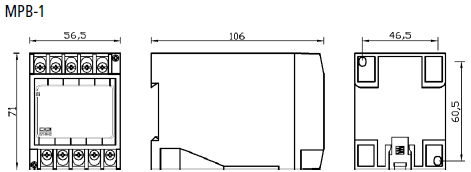

71x56,5x106MM
