Relé de Nível EPS-1 - DIGIMEC

  • Em 220V, ideal para controle ou supervisão automática do nível de líquidos, por apenas

  • Referência: EPS-1_3054
  • Modelo/Marca: DIGIMEC
  • Fabricante:Digimec
  • em 0 avaliações.  Dê a sua avaliação!
R$ 450,30

ou em até 6x de R$ 81,21 no cartão
Esse produto encontra-se indisponível.Deixe seu contato que avisaremos quando chegar.
    • 1xdeR$ 450,30sem juros
    • 2xdeR$ 232,95
    • 3xdeR$ 157,06
    • 4xdeR$ 119,12
    • 5xdeR$ 96,37
    • 6xdeR$ 81,21
O relé de nível EPS-1 foi desenvolvido para controle e/ou supervisão automática do nível de líquidos condutores de corrente elétrica, comandando solenóides, contatores de moto-bombas ou simplesmente alarmes luminosos e/ou sonoros. Montados em caixas plásticas de ABS, apresentam alta resistência à choques, vibrações e alta imunidade à ruídos elétricos, além de possuirem um sistema de fácil fixação em trilho DIN ou por parafusos.

Funcionamento:

Um circuito eletrônico compara a corrente que circula entre os eletrodos conectados ao aparelho, com um valor selecionado no frontal através de um potenciômetro. O aparelho comuta seus contatos de saída para a posição de trabalho quando o líquido descobrir o eletrodo inferior, e para a posição de repouso quando o líquido cobrir o eletrodo superior. Este aparelho possui também, um outro potenciômetro de ajuste com uma saída a relé independente, denominado segurança, o qual comuta seus contatos para a posição de repouso sempre que o líquido descobrir o eletrodo de segurança. Este eletrodo deverá ser colocado sempre abaixo do eletrodo inferior.

Principais aplicações:


São utilizados para controle de nível e proteção de caldeiras, podendo ser também utilizados para controle de nível de reservatórios, caixas dágua, etc.

Dados técnicos:
Alimentação ( -15% +10% ): 220VCA;
Frequência da Rede: 50 ou 60 Hz;
Ajuste de Sensibilidade: 3 a 50;
Consumo: 3 VA;
Contatos de Saída: 5A. máxima em 250 VCA carga resistiva;
Temperatura Ambiente: 0 a +50ºC;
Tensão nos Eletrodos: 24VCA;

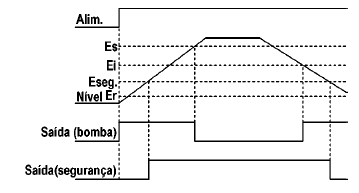

Diagrama de funcionamento:



Diagrama de ligação:

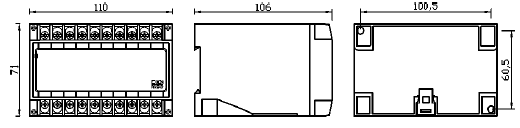

DIMENSÕES:
