Os relés de nível eletrônicos microprocessados tipo DPX-2 foram desenvolvidos para controle e/ou supervisão automática do nível de líquidos condutores de corrente elétrica, não combustíveis, comandando solenóides, contatores de moto-bombas ou simplesmente alarmes luminosos e/ou sonoros. Com entrada de alimentação e leds para indicar alimentação e estado do relé de saída, são montados em caixas plásticas, apresentando alta resistência a choques, vibrações e alta imunidade a ruídos elétricos, além de possuir um sistema de fácil fixação em trilho DIN ou por parafusos, (mediante adaptador opcional para as caixas J e D).
Funcionamento:
Do fato de operarem sob o principio da condutividade elétrica dos líquidos, não são recomendados para uso com líquidos combustíveis.
DPX-2: Função enchimento: Controle de nível de um único reservatório, mantendo o mesmo sempre cheio. Estes modelos são utilizados na função enchimento (ou controle superior) como controlar o nível de caixas d´água.

Um circuito eletrônico compara a corrente que circula entre dois eletrodos conectados ao aparelho, com um valor selecionado no frontal, através de um potenciômetro. Quando o líquido condutor cobrir ou descobrir os 2 eletrodos condutores, com relação ao eletrodo de referência (Er), o relé de saída será energizado ou desenergizado.
Frequência da rede: 50 - 60 Hz
Consumo: 5 VA (aproximadamente)
Eletrodos: Não acompanham
Tensão nos eletrodos: 24 Vca (aparelhos alimentados em Vcc - referência negativa)
Corrente máxima nos eletrodos: ± 1 mA
Ajuste de sensibilidade Ajustável: 0 a 100 kohms
Capacidade máxima de saída: 5 A 250 Vca máx. carga resistiva
Retardo desligamento saída bomba: Fixo 1 seg
Material dos contatos: AgCdO
Vida útil dos contatos: Mecânica (sem carga): 10.000.000 operações Elétrica (com carga resistiva): 1.000.000 operações
Temperatura ambiente: De trabalho: 0 a 50°C De armazenamento: -10 a 60°C
Umidade relativa de trabalho: 20 a 90 % sem condensação
Grau de proteção da caixa: IP 51
Grau de proteção nos terminais: IP 20
Capacidade dos terminais: (Fio: 2,5 mm² Condutor com terminal: 2,5 mm²) ( Cabo: 2,5 mm² Torque de aperto: 0,5 a 0,6 N)
Resistência da Isolação: >50 Mohms / 500 V
Fixação: Trilho DIN 35 mm ou parafusos (com acessório para caixa J e D)

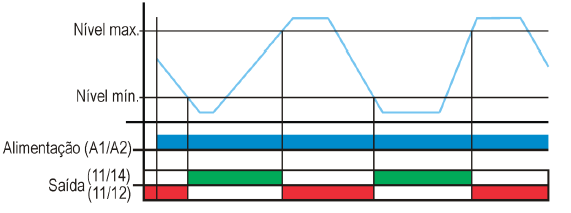

Diagrama de funcionamento:

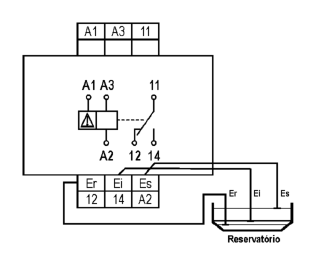

Diagrama de ligação:

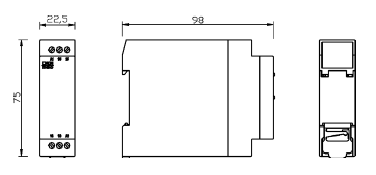

Dimensões do produto:
