Pára-Raio - PRL-1 - DIGIMEC

  • Ideal para proteção de instalações elétricas, por apenas:

  • Referência: PRL-1_4177
  • Disponibilidade: 3 á 5 dias úteis. (Consulte-nos quanto a disponibilidade imediata do produto)
  • Fabricante:Digimec
  • em 0 avaliações.  Dê a sua avaliação!
R$ 51,70
ou em até 3x de R$ 18,03 no cartão
Esse produto encontra-se indisponível.Deixe seu contato que avisaremos quando chegar.
    • 1xdeR$ 51,70sem juros
    • 2xdeR$ 26,75
    • 3xdeR$ 18,03
Os pára-raios PRL-1 e PRL-3 são dispositivos destinados à proteção de instalações elétricas contra surtos de tensão provocados por descargas atmosféricas na linha de alimentação do sistema, segundo a norma NBR-5410.

Funcionamento

Os terminais do pára-raios são internamente conectados a centelhadores calibrados para um valor de tensão de ruptura determinado, que ao ser superado provoca uma centelha que é apagada na câmara de extinção desse dispositivo. O transiente provocado pela descarga inicial é então desviado para a terra. O sistema de aterramento através do qual será feita a descarga deve ser executado segundo as normas técnicas
aplicáveis e garantir resistência de aterramento inferior a 10 ohms. No caso de proteção de poços artesianos, as tubulações metálicas dos mesmos podem ser utilizadas como condutor terra.



Principais aplicações




Os pára-raios de linha da série PRL são apropriados para proteção de equipamentos sujeitos a descargas atmosféricas como, por exemplo, bombas submersas, bombas de recalque, sistemas de irrigação, etc. Montados em locais descampados ou por onde passam linhas aéreas de energia elétrica, como em zonas rurais.


Dados técnicos

Tensão média de disparo PRL-1: 1300Vca

Pico de disparo: 3,7 KV

Corrente de descarga nominal (2ms): 5.000A

Corrente de descarga máxima: 10.000A

Tipo de rede/quantidades de pára-raios220VCA monofásico = 1 PRL-1 e 220VCAtrifásico ou bifásico = 2 PRL-1

Nível de isolação: 35 KV/mm

Cabos de ligação: Bitola: 4mm2 Comprimento: 300mm

Fabricação: Resina auto-extinguível

Eletrodo: Combinação de aço, cobre e material isolante

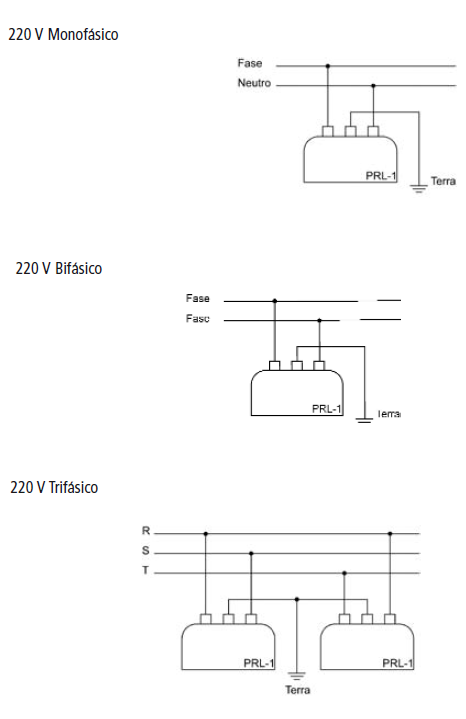

Diagrama de ligação

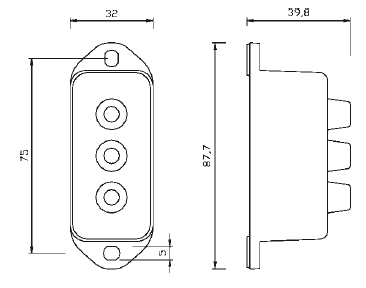

Dimensões do produto
