Micro Chave Fim de Curso - NS - Metaltex

Especificações

Resistência de contato inicial: 30 miliohms máxima
Resistência de isolação: 100miliohms mínuto. a 500VCC
Rigidez dielétrica: 1.000VCA - 1 minuto entre contatos abertos e 1.500VCA - 1 minuto entre terminais e corpo
Temperatura de operação: -25°C a + 80°C
Vida mecânica: 2 x 10/6 operações mín.
Vida elétrica: 100.000 operações mín. ( COM CARGA MÁXIMA)
Arranjo do contato: 1 reversível
Terminais: Faston 0,187"


Características

NS0-000D (10A)

Força de operação (g): 150g
Ponto de operação (mm): 14,7mm +-0,5
Curso PT (mm): 1,2mm
______________________________________________________________


NS0-020D (10A)

Força de operação (g): 100g
Ponto de operação (mm): 15,3mm +-0,5
Curso PT (mm): 3,3mm

______________________________________________________________


NS0-030D (10A)

Força de operação (g): 50g
Ponto de operação (mm): 15,3mm +-0,5
Curso PT (mm): 7,6mm

______________________________________________________________

NS0-040D (10A)

Força de operação (g): 100g
Ponto de operação (mm): 18,7mm +-0,5
Curso PT (mm): 3,3mm

______________________________________________________________


NS0-050D (10A)

Força de operação (g): 175g
Ponto de operação (mm): 20,7mm +-0,5
Curso PT (mm): 1,5mm

______________________________________________________________



NS0-060D (10A)

Força de operação (g): 100g
Ponto de operação (mm): 20,7mm +-0,5
Curso PT (mm): 3,3mm

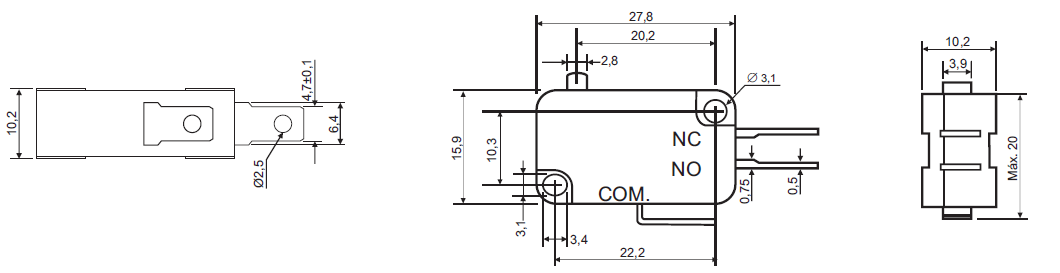

TOLERÂNCIAS NÃO INDICADAS: 0,2mm
TODAS AS DIMENSÕES EM MILÍMETROS
