Controlador de Temperatura Microprocessados

Em prosseguimento ao desenvolvimento de aparelhos microprocessados a Digimec apresenta ao mercado uma nova série de controladores de temperatura. De baixo custo, esta série visa atender aplicações onde até então se usavam aparelhos analógicos, substituindo-os com vantagens. Montados em caixas plásticas para embutir em painéis, fixação por grampos.

Principais características:

- Fácil programação pelas teclas frontais;
- Memória permanente EEPROM;
- Saída de controle à relé ou pulsante para relés de estado sólido - P1 (especificar);
- Entrada para sensor J (-50 a 750ºC) , K (-50 a 1300ºC), S/R (0 a 1750ºC) ou Pt100 (-100 a 600ºC) (especificar);
- Saída para alarme ou resfriamento (opcional) - P2;
- Ação de controle: on-off (com histerese ajustável) ou P (com banda proporcional ajustável);
- Controle automático ou manual;
- Senha de proteção;

Principais aplicações:
- Extrusoras;
- Injetoras;
- Sopradoras;
- Prensas;
- Estufas;
- Fornos industriais, fornos para panificação;
- Máquinas de corte e solda;
- Máquinas de calçados, etc;

Programação:
Os controladores são fornecidos com uma programação padrão de fábrica (Default) e o MANUAL de INSTRUÇÕES correspondente para alterações. Se necessário, os valores dos parâmetros podem ser modificados conforme as aplicações.

Dados técnicos:

Alimentação: 110 ou 220 Vca ( especificar );
Freqüência da rede: 50 - 60 Hz;
Consumo aproximado: Menor que 5VA;
Temperatura ambiente de trabalho: 0 a + 50°C De armazenamento: -10 a + 65 ºC;

Entrada (Normas ITS-90; ASTM E 230) Termopares: (J) -50 a 750°C;
   (K) -50 a 1300ºC;
   (S/R) 0 a 1750ºC;
   Termoresistência: (Pt-100) -100 a 600ºC. (especificar);

Precisão (a 25 °C): ± 0,5% ( da faixa do sensor especificado ) ± 1 dígito;

Compensação da temperatura ambiente: Automática;
Método de controle: ON-OFF com histerese ajustável ou P com banda ajustável( configurável );

Ação do controle P1: Reverso (aquecimento) / Direto (resfriamento);

Saídas de controle opcionais (especificar): Relé 5A 250 Vca, cos = 1 (carga resistiva) Tensão 24 Vcc / 15 mA ( SSR );

Ação do alarme P2 (opcional): ON-OFF;

Saída do alarme (opcional): Relé 5A 250 Vca, cos = 1 (carga resistiva);

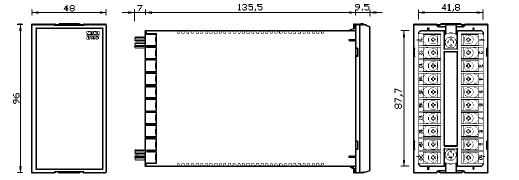

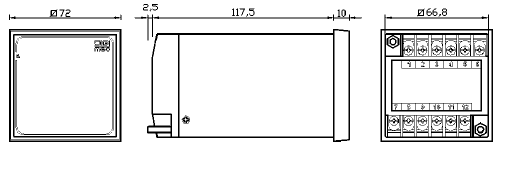

Indicação principal: Display a leds vermelhos de alto brilho Altura do dígito: VHME=8 mm, SHME e FHME=10 mm, CHME= 13mm;

Indicação da saída de controle: Led vermelho de alto brilho. Aceso = saída energizada;

Indicação da saída de alarme: Led vermelho de alto brilho. Aceso = saída energizada;

Diagrama de Ligação:

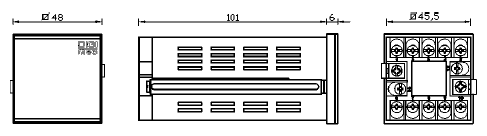

FHME
