Contador de Impulsos Microprocessado - FCM/5 - DIGIMEC

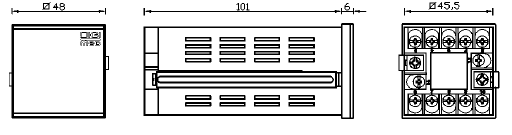

Os contadores de impulsos microprocessados séries FCM foi desenvolvido pela Digimec para garantir o uso destes aparelhos em serviços contínuos, sob as mais rígidas  condições de trabalho em aplicações industriais onde precisão, repetibilidade e confiabilidade são fundamentais. Estes contadores possuem memória permanente EEPROM que dispensam o uso de baterias. Em caso de falta de energia, o aparelho armazenará em sua memória, não só a contagem indicada no display, bem como os parâmetros programados. Montados em caixas plásticas normalizadas, para embutir em painéis, com grampos de fixação.

Funcionamento
Operação em contagem progressiva (UP): Inicia em zero e ao atingir o 1º e o 2º valor respectivamente os relés de saída são ativados ou desativados dependendo do modo de programação. Operação em contagem regressiva (DOWN): Inicia no valor da maior pré-determinação e ao atingir o valor da menor pré-determinação e quando chegar a zero, os relés de saída são ativados ou desativados, dependendo do modo de programação. Para reinício da operação programa-se o tipo de reset desejado que pode ser automático ou manual, sendo este local (tecla reset) ou remoto (entrada E1 ou E2). Também por comando externo (entrada E3) é possível inibir-se a contagem.

Principais características
Entradas configuráveis para contagem através de sensores npn/pnp ou contato seco;
Duas pré-determinações para acionar os relés de saída;
Tempo de pulso, fator de multiplicação, filtro de entrada de contagem, programáveis;
Contagem progressiva ou regressiva (up/down);
Fácil programação com até 16 modos configuráveis;
Alta precisão;
Memória;
Reset automático ou manual;
Entrada para inibição ou contagem;
Nível de segurança configurável e protegido por senha;
FCM - caixa sistema plug-in;

Dados Técnicos
Alimentação: 220V;
Freqüência da rede: 50 - 60 Hz
Consumo: 5 VA;
Temperatura ambiente: De trabalho: 0 a + 50ºC De armazenagem: -10 a + 65ºC;
Número de dígitos: 5 digitos;
Indicação digital: Display a leds vermelhos de alto brilho;
Altura dos dígitos: 8 mm;
Entradas: Contato seco ou transistor NPN ou PNP;
Alimentação das entradas: 24 Vcc - 50 mA;
Pré-determinações E1/E2: Ajustáveis de 00001 a 99999;
Fator de multiplicação: Ajustáveis de 0,0001 a 99999;
Filtro de entrada de contagem: Lento: 25 Hz Inibe: 25 Médio: 100, 350, 700, 1400 Hz Rápido: 2000 Hz;
Contagem: Progressiva ou regressiva (quanto ao sentido) Na subida ou na descida (quanto ao pulso);
Saídas: A relé 5A - 250 Vca (carga resistiva);
