Botões Pulsadores - P20BF/IF - Metaltex

Botões de comando para painel com furação de 22mm disponíveis em diversas cores e modelos. Certificado UL.

Especificações:
Tensão do LED (Para Botões Iluminados): 220VCA;
Grau de proteção: IP40;
Tensão de operação Ue: 380V;
Tensão de isolação Ui: 660V;
Umidade: 45% ~ 85% Sem condensação;
Temperatura: -5°C ~ +40°C;
Corrente nominal Ie: 5A;
Corrente térmica Ith: 10A;
Resistência inicial de contato: <50m Ohms;
Vida elétrica: 5x10/5 operações;
Vida mecânica: 10/6 operações;

Instruções

Para botões normais:

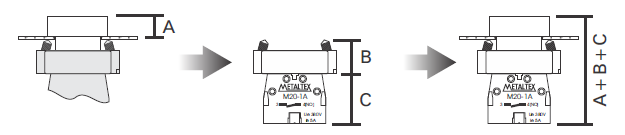

 Dimensões do atuador / Dimensões dos blocos / Dimensões do atuador + blocos



Para botões iluminados:
Dimensões do atuador / Dimensões dos blocos / Dimensões do atuador + blocos

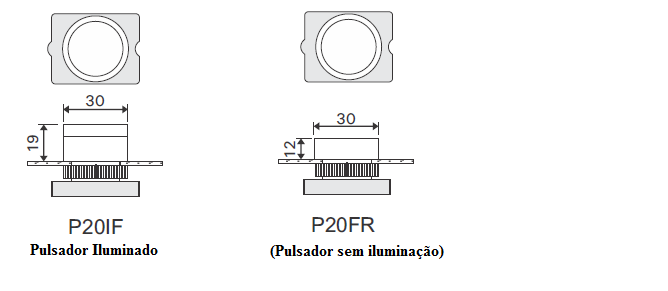

A dimensão total dos botões de comando
é sempre composta pelo tamanho do atuador, do(s)  bloco(s) de contato
e bloco de alimentação mesmo se for mostrado somente o tamanho do atuador.



Dimensão dos blocos

(Sem iluminação)                                                    (Iluminado)
