Botão Pulsador Momentâneo - P16BR/BL/BS - Metaltex

  • Corpo plástico 16mm tipo pulsador, a partir de:

  • Referência: P16BR_BL_BS
  • Disponibilidade: Até 3 dias úteis.
  • Fabricante:Metaltex
  • em 0 avaliações.  Dê a sua avaliação!
Selecione o Formato do Botão
Selecione a Tensão da Lâmpada
Selecione a Cor
R$ 39,25
ou em até 2x de R$ 20,30 no cartão
Esse produto encontra-se indisponível.Deixe seu contato que avisaremos quando chegar.
    • 1xdeR$ 39,25sem juros
    • 2xdeR$ 20,30
Botões de comando para painel com furações de 16mm disponível em diversas cores e modelos. Grau de proteção IP40.

Especificações:
Temperatura de operação:
 -5°C ~ 40°C;
Umidade de operação: 45% ~ 85%;
Rigidez dielétrica: 2000V, 1mínuto;
Resistência de contato: <20m Ohms;
Vida mecânica: Momentâneo: 10/6 operações;
Retenção: 10/5 operações;
Vida elétrica:
                        - Momentâneo: AC 5x10/5  DC2,5x10/5;
                        - Retenção: 10/5 Operações;
Grau de proteção: > IP40;
Tensão de isolação: 250V (Ui);
Corrente máxima no contato: 3A (Ith);
Consumo da lâmpada: <20mA;
Faixa de corrente operacional:
AC12: 1A-110V; 0,5A-220V;          DC12: 1A-24V; 0,2A-110V;
AC15: 0,7A-110V; 0,5A-220V;       DC15: 0,7A-24V; 0,2A-110V;



REFERÊNCIAMODELOFORMATOTENSÃO DA LÂMPADACORCONTATOS
P16-BR7-G2Botão Pulsador MomentâneoRedondo24VCA/VCCVerde2 Rev.
P16-BR7-O2Botão Pulsador MomentâneoRedondo24VCA/VCCLaranja2 Rev.
P16-BR7-R2Botão Pulsador MomentâneoRedondo24VCA/VCCVermelho2 Rev.
P16-BR7-W2Botão Pulsador MomentâneoRedondo24VCA/VCCBranco2 Rev.
P16-BR2-G2Botão Pulsador MomentâneoRedondo220VCA/VCCVerde2 Rev.
P16-BR2-O2Botão Pulsador MomentâneoRedondo220VCA/VCCLaranja2 Rev.
P16-BR2-R2Botão Pulsador MomentâneoRedondo220VCA/VCCVermelho2 Rev.
P16-BR2-W2Botão Pulsador MomentâneoRedondo220VCA/VCCBranco2 Rev.
P16-BS7-BL2Botão Pulsador MomentâneoQuadrado24VCA/VCCAzul2 Rev.
P16-BS7-G2Botão Pulsador MomentâneoQuadrado24VCA/VCCVerde2 Rev.
P16-BS7-O2Botão Pulsador MomentâneoQuadrado24VCA/VCCLaranja2 Rev.
P16-BS7-R2Botão Pulsador MomentâneoQuadrado24VCA/VCCVermelho2 Rev.
P16-BS7-W2Botão Pulsador MomentâneoQuadrado24VCA/VCCBranco2 Rev.
P16-BS2-G2Botão Pulsador MomentâneoQuadrado220VCA/VCCVerde2 Rev.
P16-BS2-O2Botão Pulsador MomentâneoQuadrado220VCA/VCCLaranja2 Rev.
P16-BS2-R2Botão Pulsador MomentâneoQuadrado220VCA/VCCVermelho2 Rev.
P16-BL7-BL2Botão Pulsador MomentâneoRetangular24VCA/VCCAzul2 Rev.
P16-BL7-G2Botão Pulsador MomentâneoRetangular24VCA/VCCVerde2 Rev.
P16-BL7-O2Botão Pulsador MomentâneoRetangular24VCA/VCCLaranja2 Rev.
P16-BL7-R2Botão Pulsador MomentâneoRetangular24VCA/VCCVermelho2 Rev.
P16-BL7-W2Botão Pulsador MomentâneoRetangular24VCA/VCCBranco2 Rev.
P16-BL2-BL2Botão Pulsador MomentâneoRetangular220VCA/VCCAzul2 Rev.
P16-BL2-G2Botão Pulsador MomentâneoRetangular220VCA/VCCVerde2 Rev.
P16-BL2-O2Botão Pulsador MomentâneoRetangular220VCA/VCCLaranja2 Rev.
P16-BL2-R2Botão Pulsador MomentâneoRetangular220VCA/VCCVermelho2 Rev.
P16-BL2-W2Botão Pulsador MomentâneoRetangular220VCA/VCCBranco2 Rev.

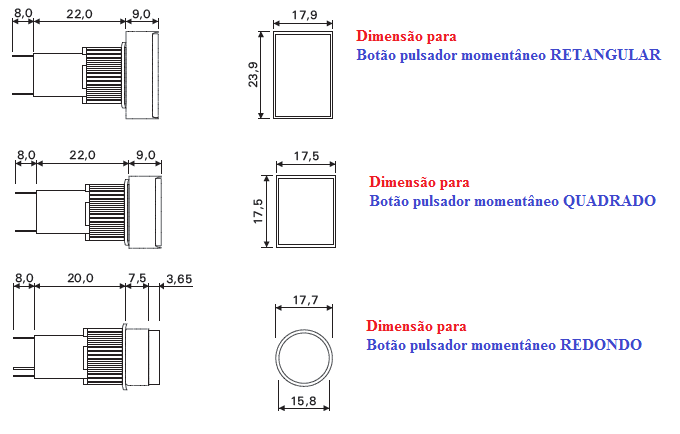

Dimensões


Todas as dimensões em milímetros.


Diagrama


Temperatura: Tempo máximo para soldagem nos terminais 260°C/3s. Não exerça força externa no terminal e não toque na carcaça exterior.



Instalação


A expessura do painel deve ser de 0,5 a 6mm. Para o diâmetro do furo e mínima distância entre os furos, veja a figura acima.
