Botão Pulsador Alternado - P16IR/IL/IS - Metaltex

Selecione o Formato do Botão
Selecione a Tensão da Lâmpada
Selecione a Cor
R$ 42,80
ou em até 2x de R$ 22,14 no cartão
Esse produto encontra-se indisponível.Deixe seu contato que avisaremos quando chegar.
    • 1xdeR$ 42,80sem juros
    • 2xdeR$ 22,14
Botões de comando para painel com furações de 16mm em diversas cores e modelos iluminados com LED. Grau de proteção IP40.

Especificações:
Temperatura de Operação: -5°C ~ 40°C
Umidade de Operação: 45% ~ 85%
Rigidez Dielétrica: 2000V, 1mínuto.
Resistência de Contato: <20m Ohms
Vida Mecânica:
Momentâneo:
10/6 operações
Retenção: 10/5 operações
Vida Elétrica:
Momentâneo AC 5x10/5  DC2,5x10/5
Retenção: 10/5 Operações
Grau de Proteção: IP40
Tensão de Isolação: 250V (Ui)
Corrente Máxima no Contato: 3A (Ith)
Consumo da Lâmpada: <20mA
Faixa de Corrente Operacional:
AC12: 1A-110V; 0,5A-220V          DC12: 1A-24V; 0,2A-110V
AC15: 0,7A-110V; 0,5A-220V       DC15: 0,7A-24V; 0,2A-110V

REFERÊNCIAMODELOFORMATOTENSÃO DA LÂMPADACOR CONTATOS
P16-IR2-G2Botão Pulsador AlternadoRedondo220VCA/VCCVerde2 Rev.
P16-IR2-R2Botão Pulsador AlternadoRedondo220VCA/VCCVermelho2 Rev.
P16-IR2-W2Botão Pulsador AlternadoRedondo220VCA/VCCBranco2 Rev.
P16-IS7-G2Botão Pulsador AlternadoQuadrado24VCA/VCCVerde2 Rev.
P16-IS7-O2Botão Pulsador AlternadoQuadrado24VCA/VCCLaranja2 Rev.
P16-IS7-W2Botão Pulsador AlternadoQuadrado24VCA/VCCBranco2 Rev.
P16-IS2-G2Botão Pulsador AlternadoQuadrado220VCA/VCCVerde2 Rev.
P16-IS2-O2Botão Pulsador AlternadoQuadrado220VCA/VCCLaranja2 Rev.
P16-IS2-R2Botão Pulsador AlternadoQuadrado220VCA/VCCVermelho2 Rev.
P16-IL7-O2Botão Pulsador AlternadoRetangular24VCA/VCCLaranja2 Rev.
P16-IL7-R2Botão Pulsador AlternadoRetangular24VCA/VCCVermelho2 Rev.
P16-IL2-BL2Botão Pulsador AlternadoRetangular220VCA/VCCAzul2 Rev.
P16-IL2-G2Botão Pulsador AlternadoRetangular220VCA/VCCVerde2 Rev.
P16-IL2-O2Botão Pulsador AlternadoRetangular220VCA/VCCLaranja2 Rev.
P16-IL2-R2Botão Pulsador AlternadoRetangular220VCA/VCCVermelho2 Rev.

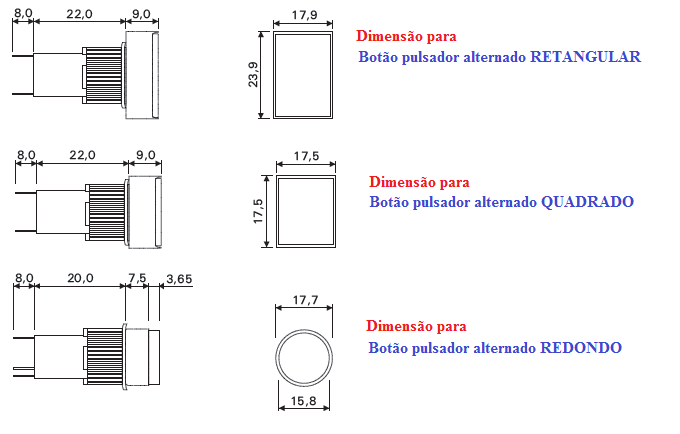

Dimensões

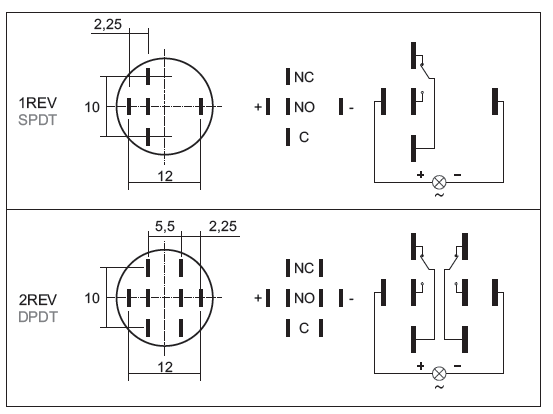

Diagramas

Temperatura: Tempo máximo para soldagem nos terminais 260°C/3s. Não exerça força externa no terminal e não toque na carcaça exterior.

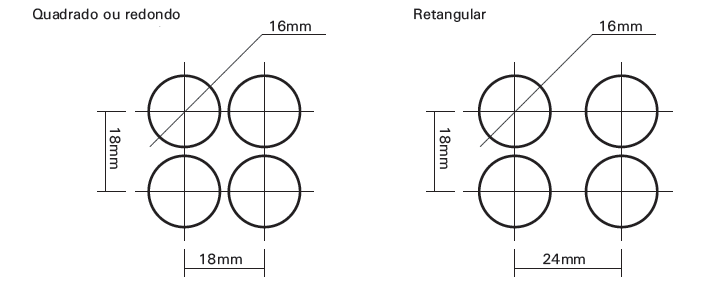

Instalação

A espessura do painel deve ser de 0,5 a 6mm. Para o diâmetro do furo e mínima distância entre os furos, veja figura acima.
