Temporizador - DTY - DIGIMEC

  • Ideal para partida ESTRELA-TRIÂNGULO DE MOTORES, nas opções de 15 e 30 segundos em 220V, por apenas

  • Referência: DTY
  • Fabricante:Digimec
Selecione a Escala de Tempo
R$ 94,80
ou em até 1x de R$ 94,80 no cartão
  • Calcular frete
  • Indicar este produto
  • Formas de pagamento
    • 1xdeR$ 94,80sem juros
  Descrição:
Os temporizadores eletrônicos para partida ESTRELA-TRIÂNGULO DE MOTORES da Digimec são aparelhos projetados para aplicações industriais onde qualidade, confiabilidade, robustez e baixo custo são requisitos fundamentais. Esta família de temporizadores é constituída de aparelhos para montagem interna em painéis. Os aparelhos são fixados através de trilho DIN 46277 ou por parafusos.


Funcionamento

Energizando-se o aparelho, um relé de saída comuta seus contatos para a posição de trabalho e após o intervalo de tempo ajustado na escala do temporizador, retornam para a posição de repouso. Com um atraso fixo da ordem de 100 ms, um segundo relé de saída comuta seus contatos para a posição de trabalho e assim fica, até que o aparelho seja desenergizado. A primeira saída aciona o contator que liga o motor em ESTRELA e a segunda aciona o contator que faz a conexão do mesmo em TRIÂNGULO.


Dados técnicos

Alimentação (-15% +10%): 220V
Frequência da rede: 50 - 60 Hz
Consumo: 3 VA (aproximadamente)
Escalas (especificar): 15 ou 30 segundos
Precisão de escala: 6% fim de escala (a 25ºC)
Repetibilidade: 2% fim de escala (a 25ºC)
Histerese: <2% fim de escala (a 25ºC)
Tempo mínimo de reinicialização: 100 ms
Relé de saída: 5 A 250Vca máx. carga resistiva - reversível
Material dos contatos: AgCdO
Vida útil dos contatos: Mecânica (sem carga): 10.000.000 operações Elétrica (com carga resistiva): 1.000.000 operações
Temperatura ambiente: De trabalho: 0 a 50°C De armazenamento: -10 a +60°C
Umidade relativa de trabalho: 20 a 90% sem condensação
Grau de proteção da caixa: IP 51
Grau de proteção nos terminais: IP 20
Material da caixa: Termoplástico
Capacidade dos terminais: Fio: 2,5 mm² Condutor com terminal: 2,5 mm² e Cabo: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm
Fixação: Trilho DIN 35 mm ou parafuso (com uso de acessório para caixa J e D)

Diagrama de funcionamento

Diagrama de ligação

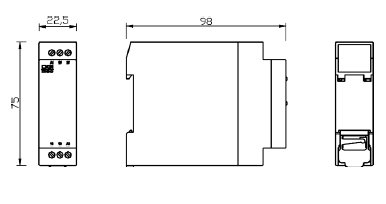

Dimensões do produto
