Relé Ultra Miniatura - ME - Metaltex

  • Relé com 1 contato NA para 3A, super compacto, a partir de:

  • Referência: ME
  • Fabricante:Metaltex
Selecione a Tensão Nominal da Bobina
R$ 21,90
ou em até 1x de R$ 21,90 no cartão
  • Indique este produto
  • Visa
  • Mastercard
  • Boleto
  • Transferencia
  • 01x sem juros de R$ 21,90
  • *juros de 2.00% a.m.
    • 01x sem juros de R$ 21,90
    • *juros de 2.00% a.m.
      • Banco ItaúItaúR$ 21,90 à vista
      • Transferência entre contas do ItauTransferência entre contas do ItauR$ 21,90 à vista
      • BradescoR$ 21,90 à vista
      • ItauR$ 21,90 à vista
        Descrição:
      1 contato normalmente aberto para 3A
      Super compacto - Largura de 5mm
      Selado

      Especificações de bobina:


      Modelo: 5VCC
      Tensão nominal: 5VCC
      Máxima tensão contínua: 6,0
      Tensão de operação: 3,5
      Tensão de desoperação: 0,25
      Corrente nominal: 24,0mA
      Resistência (+/-10%): 208 Ohms

      Modelo: 12VCC
      Tensão nominal: 12VCC
      Máxima tensão contínua: 14,4
      Tensão de operação: 8,5
      Tensão de desoperação: 0,6
      Corrente nominal: 10,0mA
      Resistência (+/-10%): 12000 Ohms

      Modelo: 24VCC
      Tensão nominal: 24VCC
      Máxima tensão contínua: 28,8
      Tensão de operação: 17,0
      Tensão de desoperação: 1,2
      Corrente nominal: 7,5mA
      Resistência (+/-10%): 3200 Ohms

      Especificações de contato

      Capacidade e Carga resistiva do contato: 250VCA 3A 30VCC 3A
      Corrente de comutação máxima: 3A
      Tensão de comutação máxima: 250VCA ; 110VCC
      Corrente de condução máxima: 5A
      Resistência de contato inicial máximo: 50 mOhms
      Vida mecânica: 2x10/7 operações mínuto (200 operações / mínuto)
      Vida elétrica: 10/5 operações mínuto (6 operações / mínuto)
      Tempo de operação: 10 ms máxima
      Tempo de desoperação: 5 ms máxima
      Material dos contatos: Liga de prata com flash de ouro

      Características gerais

      Rigidez dielétrica entre bobina e contatos: 2000VCA (1 mínuto)
      Rigidez dielétrica entre contatos abertos: 1000VCA (1 mínuto)
      Tensão de surto entre bobina e contatos: 4000V (1,2 x 50us)
      Resistência de isolação: 1000 M Ohms mínuto (500VCC)
      Temperatura de operação: -40 a +85°C
      Resistência a vibração: 10 a 55Hz dupla amplitude 1,5mm
      Resistência a impacto: 10G

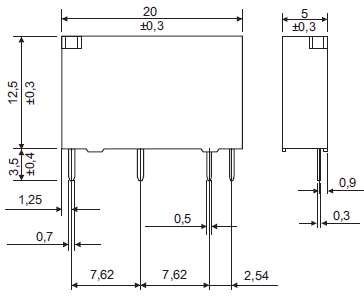

      Dimensões


      Todas as dimensões em milímetros.
      Tolerâncias não indicadas: 0,1 mm




      Diagrama PCI



                                                                                           Vista de baixo
      Todas as dimensões em milímetros.
      Tolerâncias não indicadas: 0,1mm


      Diagrama elétrico

      Vista de baixo.
