Relé Miniatura de Potência - JX2 - Metaltex

  • Relé miniatura com 2 contatos reversíveis para 5A, a partir de:

  • Referência: JX2
  • Fabricante:Metaltex
Selecione a Tensão Nominal da Bobina
R$ 22,70
ou em até 1x de R$ 22,70 no cartão
  • Indique este produto
  • Visa
  • Mastercard
  • Boleto
  • Transferencia
  • 01x sem juros de R$ 22,70
  • *juros de 2.00% a.m.
    • 01x sem juros de R$ 22,70
    • *juros de 2.00% a.m.
      • Banco ItaúItaúR$ 22,70 à vista
      • Transferência entre contas do ItauTransferência entre contas do ItauR$ 22,70 à vista
      • BradescoR$ 22,70 à vista
      • ItauR$ 22,70 à vista
        Descrição:
      2 contatos reversíveis para 5A; Montagem direta em circuito impresso ou soquete; Selado; Isolação de 5000V entre bobina e contatos; Certificado UL;

      Especificações de bobina


      Modelo: C-5V
      Tensão nominal: 5VCC
      Máxima tensão continua: 7,5VC
      Tensão de operação: 3,5VCC
      Tensão de desoperação: 0,5VCC
      Corrente nominal: 80,0mA
      Resistência: 62ohm

      Modelo: C1
      Tensão nominal: 6VCC
      Máxima tensão contínua: 9,0VCC
      Tensão de operação: 4,2VCC
      Tensão de desoperação: 0,6VCC
      Corrente nominal: 67mA
      Resistência: 90 ohm

      Modelo: C2
      Tensão nominal: 12VCC
      Máxima tensão continua: 18,0VCC
      Tensão de operação: 8,4VCC
      Tensão de desoperação: 1,2VCC
      Corrente nominal: 33,3mA
      Resistência: 360 ohm

      Modelo: C3
      Tensão nominal: 24VCC
      Máxima tensão contínua: 36,0VCC
      Tensão de operação: 16,8VCC
      Tensão de desoperação: 2,4VCC
      Corrente nominal: 17,0mA
      Resistência: 1440 ohm

      Modelo: C4
      Tensão nominal: 48VCC
      Máxima tensão contínua: 72,0VCC
      Tensão de operação: 33,6VCC
      Tensão de desoperação: 4,8VCC
      Corrente nominal: 8,3mA
      Resistência: 5760 ohm

      Modelo: C5
      Tensão nominal: 60VCC
      Máxima tensão contínua: 80,0VCC
      Tensão de operação: 42,0VCC
      Tensão de desoperação: 6,0VCC
      Corrente nominal: 8,0mA
      Resistência : 7500 ohm

      Modelo: C6
      Tensão nominal: 110VCC
      Máxima tensão contínua: 165,0VCCC
      Tensão de operação: 77,0VCC
      Tensão de desoperação: 11,0VCC
      Corrente nominal: 4,3VCC
      Resistência: 25200 ohm

      Especificações de contato

      Capacidade dos contatos: 5A @ 220VCA
      Carga resistiva: 5A @ 30VCC
      Corrente de comutação máxima: 8A
      Tensão de comutação máxima: 440VCA; 110VCC
      Resistência de contato inicial: 50 ohm
      Vida mecânica: 1x10/7 operações minuto (300 operações/minuto)
      Vida elétrica: 1x10/5 operações minuto (20 operações/minuto)
      Tempo de operação: 7 ms máx
      Tensão de desoperação: 4 ms Máx
      Material dos contatos: Liga de prata

      Características gerais

      Rigidez dielétrica entre bobina e contatos: 5000VCA (1 minuto)
      Rigidez dielétrica entre contatos abertos: 1000VCA ( 1 minuto)
      Rigidez dielétrica entre conjunto de contatos: 2000VCA (1 minuto)
      Tensão de surto entre contatos e bobinas: 10 KV (1,2 x 50 us)
      Resistência de isolação: 1000 M ohm mín. (500VCC)
      Temperatura de operação: 7 ms máx
      Resistência à vibração: 10 G - 10 a 55Hz
      Resistência a impacto: 10 G
      Construção: Selado

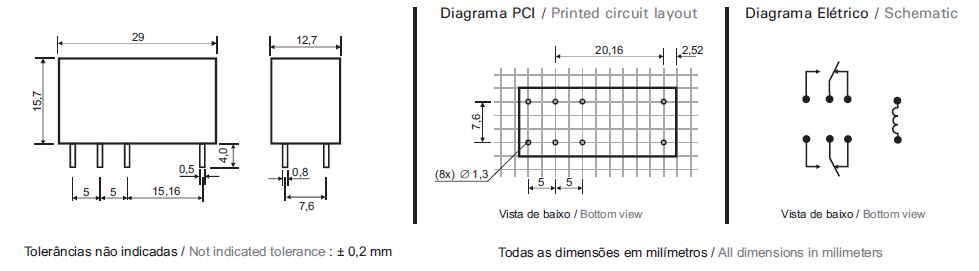

      Dimensões e diagramas
