Relé Miniatura - AXP - Metaltex

  • Ideal para aplicações de alta corrente de partida, a partir de:

  • Disponibilidade: Até 3 dias úteis.
  • Referência: AXP
  • Fabricante:Metaltex
Selecione a Tensão Nominal da Bobina
R$ 16,75
ou em até 1x de R$ 16,75 no cartão
  • Indique este produto
  • Visa
  • Mastercard
  • Boleto
  • Transferencia
  • 01x sem juros de R$ 16,75
  • *juros de 2.00% a.m.
    • 01x sem juros de R$ 16,75
    • *juros de 2.00% a.m.
      • Banco ItaúItaúR$ 16,75 à vista
      • Transferência entre contas do ItauTransferência entre contas do ItauR$ 16,75 à vista
      • BradescoR$ 16,75 à vista
      • ItauR$ 16,75 à vista
        Descrição:
      Ideal para aplicações de alta corrente de partida; 1 contato reversível para 20A; Montagem direta em circuito impresso; Selado; Homologado UL;

      Especificações de bobina

      Modelo: 12VCC
      Tensão nominal: 12VCC
      Máxima tensão contínua: 15,6VCC
      Tensão de operação: 9,0VCC
      Tensão de desoperação: 0,6VCC
      Corrente nominal: 30mA
      Resistência (+/-10%): 400 Ohms

      Modelo: 24VCC
      Tensão nominal: 24VCC
      Máxima tensão contínua: 31,2VCC
      Tensão de operação: 18,0VCC
      Tensão de desoperação: 1,2VCC
      Corrente nominal: 15mA
      Resistência (+/-10%): 1600 Ohms

      Especificações de contato

      Capacidade do contato/Carga resistiva: 125VCA 20A; 250VCA 10A; 24VCC 20A
      Corrente de comutação máxima: 20A
      Tensão de comutação máxima: 250VCA / 110VCC
      Corrente de condução máxima: 20A
      Resistência de contato inicial máximo: 50m Ohms
      Vida mecânica: 10/5 operações mínuto / (300 operações/ minuto)
      Tempo de operação: 15 ms máxima
      Tempo de desoperação: 10 ms máxima
      Material dos contatos: Liga de prata

      Características gerais

      Rigidez dielétrica entre bobina e contatos: 2500 VCA (1 minuto)
      Rigidez dielétrica entre contatos abertos: 1000VCA (1 minuto)
      Resistência de isolação: 250 m Ohms mínuto (500VCC)
      Temperatura de operação: -40 a + 85°C
      Resistência a vibração: 10 a 55Hz dupla amplitude 1,0 mm
      Resistência a impacto: 10G

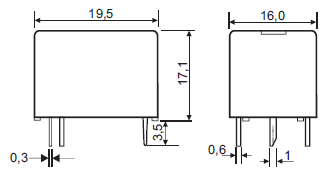

      Dimensões


      Todas as dimensões em milímetros.
      Tolerâncias não indicadas: 0,1mm




      Diagrama PCI



      Vista de baixo.
      Todas as dimensões são em milímetros.
      Tolerâncias não indicadas: 0,1 mm


      Diagrama elétrico


      Vista de baixo.


      Gráfico

      Vida elétrica 125VCA
      x10000 operações
