Relé Miniatura - AX - Metaltex

  • Relé com 1 contato reversível para 15A, a partir de:

  • Referência: AX
  • Fabricante:Metaltex
Selecione a tensão nominal da bobina
R$ 3,40
ou em até 1x de R$ 3,40 no cartão
  • Indique este produto
  • Visa
  • Mastercard
  • Boleto
  • Transferencia
  • 01x sem juros de R$ 3,40
  • *juros de 2.00% a.m.
    • 01x sem juros de R$ 3,40
    • *juros de 2.00% a.m.
      • Boleto BancárioItauR$ 3,40 à vista
      • BradescoR$ 3,40 à vista
      • ItauR$ 3,40 à vista
        Descrição:
      1 contato reversível para 15A; Montagem direta em circuito impresso; Selado; Homologado UL;

      Especificações de bobina

      Modelo: 3VCC

      Tensão nominal: 3VCC
      Máxima tensão contínua: 3,3VCC
      Tensão de operação: 2,3VCC
      Tensão de desoperação: 0,3VCC
      Corrente nominal: 120 mA
      Resistência (+/-10%): 25 Ohm

      Modelo: 5VCC
      Tensão nominal: 5VCC
      Máxima tensão contínua: 5,5VCC
      Tensão de operação: 3,5VCC
      Tensão de desoperação: 0,5VCC
      Corrente nominal: 72,0 mA
      Resistência (+/-10%): 70 Ohm

      Modelo: 6VCC
      Tensão nominal: 6VCC
      Máxima tensão contínua: 6,6VCC
      Tensão de operação: 4,2VCC
      Tensão de desoperação: 0,6VCC
      Corrente nominal: 60,0 mA
      Resistência: 100 Ohm

      Modelo:  9VCC
      Tensão nominal: 9VCC
      Máxima tensão contínua: 9,9VCC
      Tensão de operação: 6,3VCC
      Tensão de desoperação: 0,9VCC
      Corrente nominal: 40,0 mA
      Resistência (+/-10%): 225 Ohm

      Modelo: 12VCC
      Tensão nominal: 12VCC
      Máxima tensão contínua: 13,2VCC
      Tensão de operação: 8,4VCC
      Tensão de desoperação: 1,2VCC
      Corrente nominal: 30,0 mA
      Resistência (+/-10%): 400 Ohm

      Modelo: 24VCC
      Tensão nominal: 24VCC
      Máxima tensão contínua: 26,4VCC
      Tensão de operação: 16,8VCC
      Tensão de desoperação: 2,4VCC
      Corrente nominal: 15,0 mA
      :Resistência (+/-10%): 1600 Ohm

      Especificações de contato
      Capacidade do contato: 125VCA 15A
      Carga resistiva: 250VCA 10A 24VCC 15A
      Corrente de comutação máxima: 15A
      Tensão de comutação máxima: 250VCA / 110VCC
      Corrente de comutação máxima: 15A
      Resistência de contato inicial máxima: 50m Ohm
      Vida mecânica: 0/7 operações mínuto. (300 operações/mínuto)
      Tempo de operação: 8 ms máxima
      Tempo de desoperação: 8 ms máxima
      Material dos contatos: Liga de prata

      Características gerais

      Rigidez dielétrica entre bobina e contatos: 1500VCA (1 mínuto)
      Rigidez dielétrica entre contatos abertos: 750VCA (1 mínuto)
      Resistência de isolação: 100M Ohm mínuto (500VCC)
      Temperatura de operação: -40 a + 85°C
      Resistência à vibração: 10 a 55Hz dupla amplitude 1,5mm
      Resistência a impacto: 10G

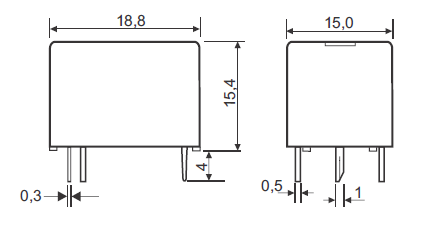

      Dimensões


      Todas as dimensões em milímetros
      Tolerâncias não indicadas: T 0,1mm

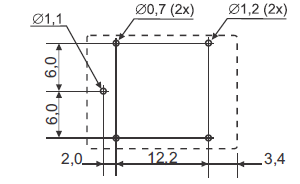

      Diagrama PCI


      Vista de baixo.
      Todas as dimensões em milímetros

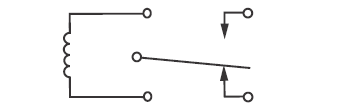

      Diagrama elétrico



      Vista de baixo.


      Vida elétrica

      Grafico

      X10000 operações.
