2 ou 3 Contatos reversíveis; Montagem em soquete; Indicador de operação mecânico; Indicador luminoso (LED); Possui botão de teste; Aprovado CE;
Tensões: 12VCC; 24VCC; 125VCC; 250VCC; 24VCA; 110VCA; 220VCA;
Especificações de bobina
Modelos com corrente contínua
Modelo: 12VCC
Tensão nominal: 12VCC
Máxima tensão contínua: 13,2
Tensão de operação: 10,2
Tensão de desoperação: 1,2
Corrente nominal mA: 126mA
Resistência (+/-10%): 95 Ohm
Modelo: 24VCC
Tensão nominal: 24VCC
Máxima tensão contínua: 26,4
Tensão de operação: 20,4
Tensão de desoperação: 2,4
Corrente nominal mA: 56mA
Resistência (+/-10%): 430 Ohm
Modelo: 125VCC
Tensão nominal: 125VCC
Máxima tensão contínua: 137
Tensão de operação: 106
Tensão de desoperação: 12,5
Corrente nominal mA: 14,4mA
Resistência (+/-10%): 8680mA
Modelo: 250VCC
Tensão nominal: 250VCC
Máxima tensão contínua: 275
Tensão de operação: 213
Tensão de desoperação:25
Corrente nominal mA: 6mA
Resistência (+/-10%): 41000 Ohm
Modelos com corrente alternada
Modelo: 24VCA
Tensão nominal: 24VCA
Máxima tensão contínua: 26,5
Tensão de operação: 20,4
Tensão de desoperação: 2,4
Corrente nominal mA: 38mA
Resistência (+/-10%): 180 Ohm
Modelo: 110VCA
Tensão nominal: 110VCA
Máxima tensão contínua: 121
Tensão de operação: 93,5
Tensão de desoperação: 11
Corrente nominal mA: 78,5
Resistência (+/-10%): 1400 Ohm
Modelo: 220VCA
Tensão nominal: 220VCA
Máxima tensão contínua: 242
Tensão de operação: 187
tensão de desoperação: 22
Corrente nominal: 32mA
Resistência(+/-10%): 6800 Ohm
Especificações de contato
Capacidade do contato: 250VCA/ 10A
Carga resistiva: 28VCC/ 10A
Resistência do contato inicial máximo: 100 m Ohm
Vida mecânica: 30X10/6 operações por minuto
Vida elétrica: 10/5 operações mínuto (20 operações/minuto)
Tempo de operação: 30 ms máxima
Tempo de desoperação: 20 ms máxima
Características gerais
Rigidez dielétrica entre bobina e contatos: 2000VCA (1 mínuto)[
Rigidez dielétrica entre contatos: 1000VCA (1 mínuto)
Resistência de isolação: 100 M Ohm mínuto. (500VCC)
Temperatura de operação: -10 a + 60°C
Resistência a vibração: Funcional: 10 a 55Hz Amplitude dupla 1 mm - Destrutiva: 10 a 55Hz Amplitude dupla 1,5 mm
Resistência a impacto: Funcional: 100 m/s² mínuto - Destrutiva: 1000 m/s² mínuto

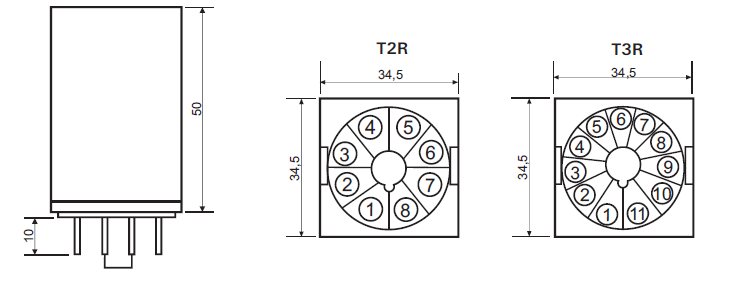

Dimensões

Vista de baixo
Todas as dimensões em milímetros.

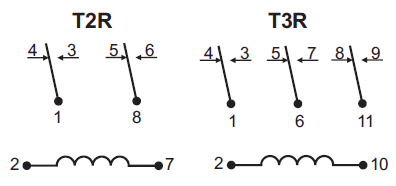

Diagrama elétrico

Vista de baixo
Tolerâncias não indicadas: T 0,3 mm
|
