Relé Compacto - JZ - Metaltex

  • Relé com 1 contato reversível e capacidade de comutação 6A-250VCA, a partir de:

  • Referência: JZ
  • Fabricante:Metaltex
1° Passo:Selecione a tensão desejada
2° Passo: Selecione o tipo de contato
R$ 14,80
ou em até 1x de R$ 14,80 no cartão
  • Indique este produto
  • Visa
  • Mastercard
  • Boleto
  • Transferencia
  • 01x sem juros de R$ 14,80
  • *juros de 2.00% a.m.
    • 01x sem juros de R$ 14,80
    • *juros de 2.00% a.m.
      • Boleto BancárioItauR$ 14,80 à vista
      • BradescoR$ 14,80 à vista
      • ItauR$ 14,80 à vista
        Descrição:
      Compacta (largura de apenas 5mm); 1 contato reversível; Baixíssimo consumo: 170mW; Capacidade de comutação: 6A - 250VCA; Contato padrão de AgNI (disponivel na versão dourada solb encomenda); Distância do ar e de escoamento: 8/8mm; Montagem em PCI ou soquete para trilho DIN; RoHS compatível;

      Especificações:

      Contatos AgNI (padrão)

      Resistência inicial no contato (1A@6VCC): 100m ohm (máx)
      Corrente mínima de chaveamento: 10mA 12VCC

      Contatos AgNI dourado
      Resistência inicial no contato (1A@6VCC): 30m ohm (máx)
      Corrente mínima de chaveamento: 1mA 1VCC

      Descrição dos mesmos
      Arranjo: 1 reversível
      Corrente nominal de chaveamento: 6A@250VCA - 6A@30VCC
      Corrente máxima de chaveamento: 6A
      Potência máxima de chaveamento: 1500VA - 180W
      Tensão máxima de chaveamento: 400VCA - 125VCC
      Vida mecânica (150cpm): 10x10/6 ciclos
      Vida elétrica sob carga nominal: NA 3x10/4 operações -- NF 1x10/4 operações



      Avaliação de segurança e aprovação (UL 508) - Teste de resistência = 6.000 ciclos

      UL & CUR

      Carga resistiva: 6A 30VCC - 6A 277VCA
      Serviço piloto: R300 - 28VCC, 85°C - B300 - 240VCA, 85°C

      CARGA COM CARACTERÍSTICAS DE INDUTÂNCIA E FATOR DE POTÊNCIA SIMILIARES A UMA SOLENÓIDE OU CONTATOR



      Dados de bobina

      Modelo: 12VCC

      Tensão nominal: 12VCC
      Tensão de operação: 9VCC
      Tensão de desoperação: 0,6VCC
      Tensão máxima: 18VCC
      Corrente de operação mA (10%): 14mA
      Consumo nominal mW: 170mW
      Resistência: 848 ohm (10%)

      Modelo: 24VCC
      Tensão nominal: 24VCC
      Tensão de operação: 18VCC
      Tensão de desoperação: 1,2VCC
      Tensão máxima: 36VCC
      Corrente de operação mA (10%): 7mA
      Consumo nominal mW: 170mW
      Resistência: 3390 (15%)

      -Modelo: 48VCC
      Tensão de operação: 36VCC
      Tensão de desoperação: 2,4VCC
      Tensão máxima: 72VCC
      Corrente de operação mA (10%): 4,5mA
      Consumo nominal: 210mW
      Resistência: 10600 mW (15%)

      Modelo: 60VCC
      Tensão nominal: 60VCC
      Tensão de operação: 45VCC
      Tensão de desoperação: 3VCC
      Tensão máxima: 90VCC
      Corrente de operação mA (10%): 3,6mA
      Consumo nominal mW: 210mW
      Resistência: 16600 (15%)



      Características gerais

      Resistencia de isolação inicial: 1000M ohm a/500VCC
      Rigidez dielétrica entre contatos: 1000VCA
      Rigidez dielétrica entre bobina e contatos: 4000VCA
      Tensão de surto (impulso) entre bobina e contatos: 6000V (1,2x502us)
      Distância no ar e de escoamento: 8/8mm
      Grau de poluição (contaminação): 3
      Categoria de sobretensão: III
      Tempo de operação (com tensão nominal): 8ms max. (típico 5ms)
      Tempo de desoperação (com tensão nominal): 4ms max. (típico 2,5ms)
      Categoria de proteção (IEC61810): RT III (lavável)
      Grau de proteção (IEC60529): IP67
      Classe de flamabilidade (UL94): V-O
      Distância recomendada entre relés adjacentes para montagem em PCI: 5mm
      Peso unitário aproximado: 5,4g
      RoHS compativel (Diretiva 2002/95/EC): Sim
      Resistência a impactos (funcional - destrutiva): 50m/s² (5G) - 1000m/s² (100G)
      Resistência a vibração (funcional): 10~55Hz (dupla amplitude/ 1mm/6G)
      Condições de operação, transporte e armazenagem: -40~85°C (5~85%UR)

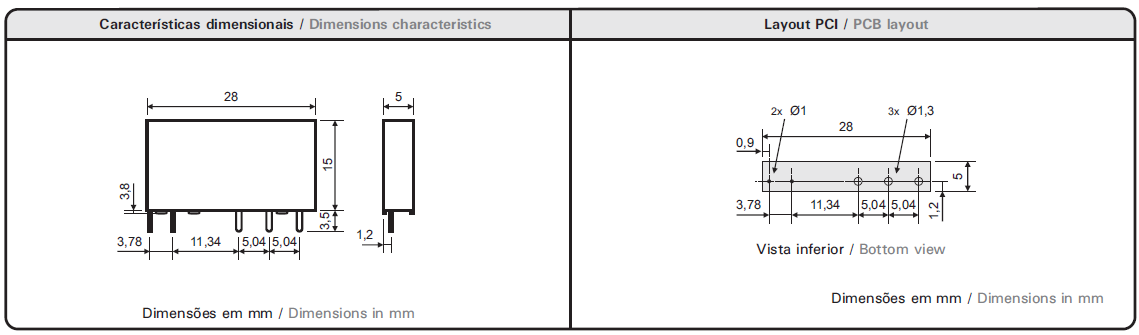

      Dimensões

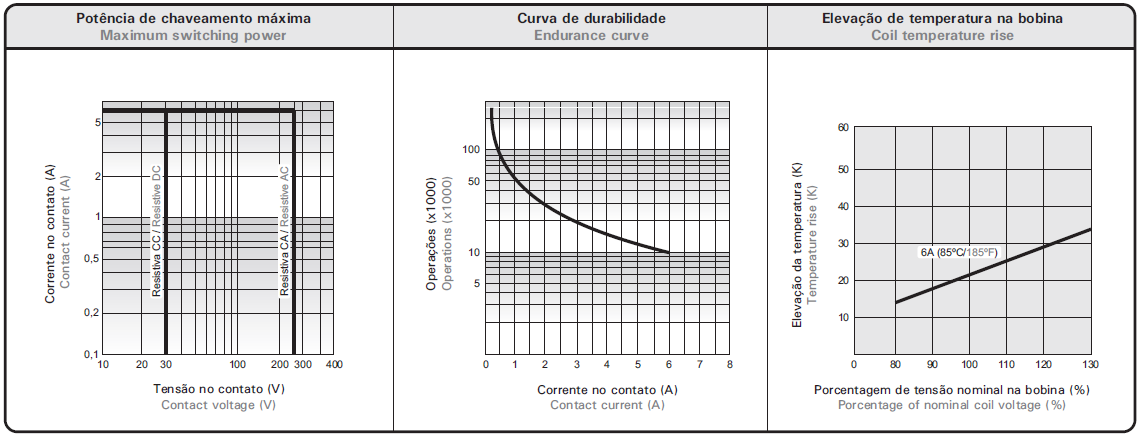

      Curvas características





      Diagrama
