Controlador de Temperatura Analógico - FH-1 e SH-1 - DIGIMEC

  • Em 220V nas opções de temperatura, 200º, 300º e 450º, a partir de

  • Disponibilidade: Até 5 dias úteis após o pagamento.(Consulte-nos quanto a disponibilidade imediata.)
  • Referência: FH-1
  • Fabricante:Digimec
Selecione as Dimensões
Selecione o Grau de Temperatura
R$ 208,95
ou em até 4x de R$ 54,88 no cartão
  • Indique este produto
  • Visa
  • Mastercard
  • Boleto
  • Transferencia
  • 01x sem juros de R$ 208,95
    02x com juros* de R$ 107,62
    03x com juros* de R$ 72,45
    04x com juros* de R$ 54,88
  • *juros de 2.00% a.m.
    • 01x sem juros de R$ 208,95
      02x com juros* de R$ 107,62
      03x com juros* de R$ 72,45
      04x com juros* de R$ 54,88
    • *juros de 2.00% a.m.
      • Banco ItaúItaúR$ 208,95 à vista
      • Transferência entre contas do ItauTransferência entre contas do ItauR$ 208,95 à vista
      • BradescoR$ 208,95 à vista
      • ItauR$ 208,95 à vista
        Descrição:
      Os controladores de temperatura da DIGIMEC foram projetados para aplicações industriais onde precisão, confiabilidade e baixo custo são fatores fundamentais. Estes aparelhos formam uma série específica, dentro da linha DIGIMEC de controladores, com diversas opções de montagem e de funcionamento facilitando, desta maneira, a escolha mais  adequada à aplicação do cliente.

      Funcionamento:
      O sinal proveniente de um sensor de temperatura posicionado no local onde tal variável vai ser controlada, é comparado com outro gerado internamente quando se ajusta o valor desejado na escala do aparelho. A diferença entre esses dois sinais é amplificada e atua no circuíto do controlador ligando ou desligando o circuito de aquecimento (ou de resfriamento) do equipamento para igualar esse valor. Dois são os MODOS de controle disponíveis nessa série de aparelhos:

      Modo ON-OFF

      Neste modo de operação, o controlador LIGA ou DESLIGA a saída conforme a temperatura real esteja ABAIXO ou ACIMA do valor selecionado.
      Este modo de operação só será fornecido se especificado no pedido.


      Modo PD (PROPORCIONAL-DIFERENCIAL)


      Neste modo de operação, é criada uma hipotética faixa de temperatura chamada de BANDA PROPORCIONAL, ajustável em Xp de 0 a 10% do valor do final de escala do aparelho. Enquanto o valor real da temperatura estiver abaixo do valor inferior dessa banda, o relé de saída estará energizado. À medida que a temperatura aumenta entrando assim na BANDA PROPORCIONAL, o relé de saída permanecerá energizado durante tempos proporcionais à diferença entre a temperatura desejada e a medida. Existe uma versão com dois contatos de saída sendo que a segunda opera SEMPRE no modo ON-OFF. Esta saída é usada para alarme ou resfriamento e seu relé é energizado quando a temperatura medida atinge desde -30ºC até +30ºC do valor ajustado para o ponto de controle. A primeira saída ou ponto de controle é denominado P1 enquanto a segunda saída é  denominada P2.

      Dados Técnicos:
      Alimentação (+10% -15%):
      220V;

      Freqüência da rede: 50 - 60 Hz;
      Consumo: 3 VA máx.;
      Resistência de entrada: >200 K;
      Temperatura ambiente: 0 a 50ºC;
      Modo de controle: Proporcional-Diferencial (PD) ou ON-OFF (sob pedido);
      Histerese: < 0,2 %;
      Ajuste da Banda Proporcional: 0 a 10 % do FINAL DA ESCALA;
      Precisão no controle: ± 0,5 % do FINAL DA ESCALA;
      Proteção contra ruptura do sensor: Desliga saída P1 com circuito do sensor aberto;
      Saídas a relé: 3A em 250 Vca (carga resistiva);
      Saídas analógicas (sob pedido): 4 a 20mA, 0 a 20mA, 0 a 5V, 0 a 10V (indicar no pedido);
      Ajuste de P2 (Alarme ou Resfriamento): -30 a + 30ºC de P1;
      Ajuste de P1 (escalas): Por potenciômetro;
      Sensor tipo J (Fe-Co): 200ºC, 300ºC, e 450ºC;
      Sensor Pt100: 200ºC, 300ºC, e 450ºC;
      Sensor tipo K (Ni-CrNi): 200ºC, 300ºC, e 450ºC;

      **Outros sensores sob consulta;
      **Outras escalas sob consulta;




      Diagrama de Ligação:

      FH-1

      SH-1






      Dimensões do Produto:

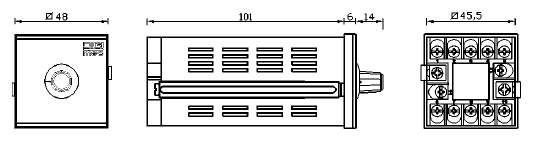

      FH-1

      Frontal: 48x48

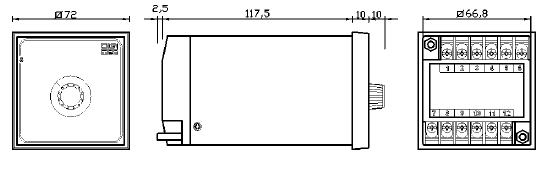

      SH-1

      Frontal: 72x72
